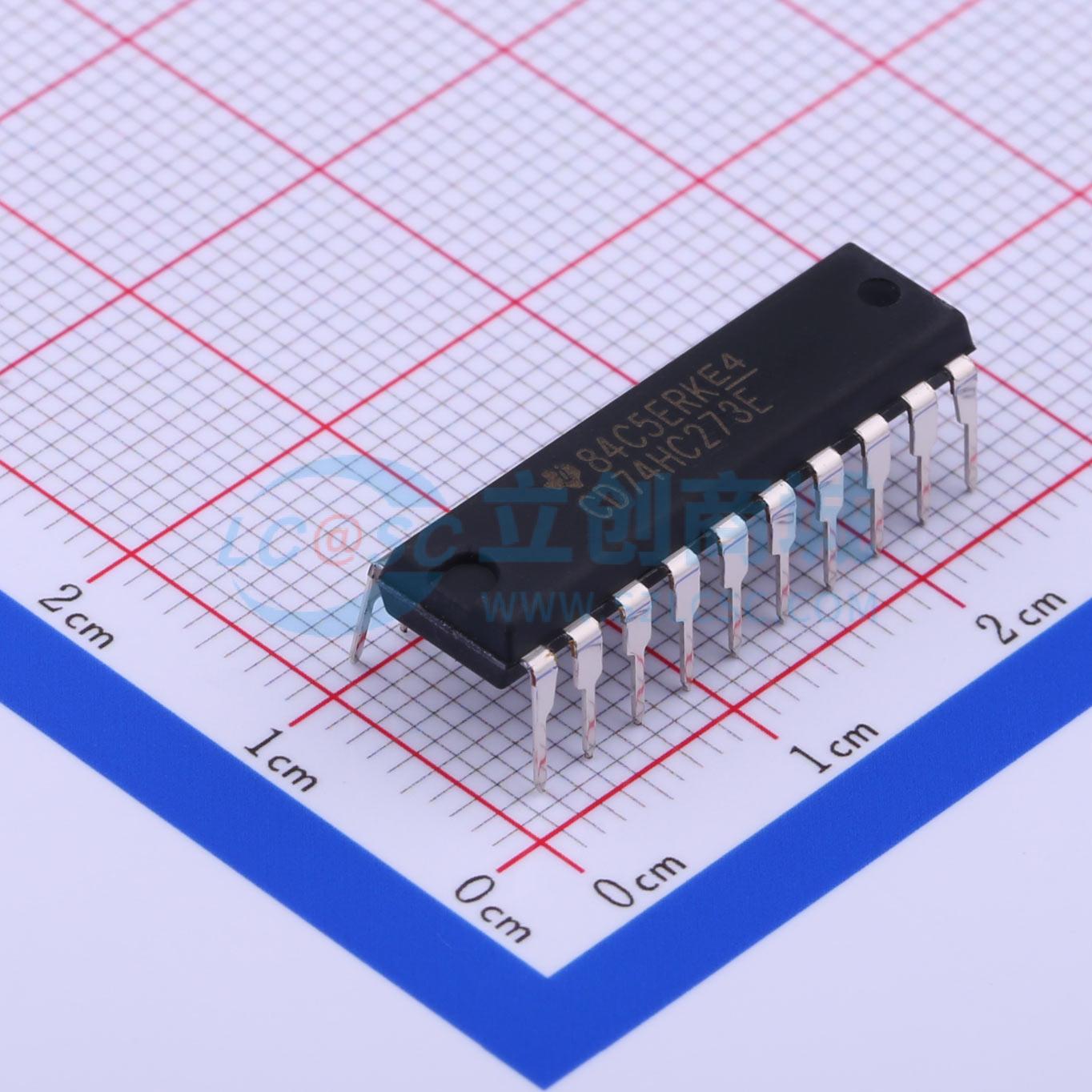

CD74HC273E实物图
  • CD74HC273E商品缩略图
  • CD74HC273E商品缩略图
  • CD74HC273E商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD74HC273E

IC FF D-TYPE SNGL 8BIT

描述
CD74HC273 具有复位功能的高速 CMOS 逻辑八路 D 类触发器
品牌名称
TI(德州仪器)
商品型号
CD74HC273E
商品编号
C354046
商品封装
PDIP-20​
包装方式
管装
商品毛重
0.225克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2V~6V
时钟频率(fc)60MHz
功能复位
元件数1
每个元件位数8
输出类型推挽式
传播延迟(tpd)26ns@6V,50pF
属性参数值
系列74HC系列
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
静态电流(Iq)8uA
输入电容10pF
工作温度-55℃~+125℃
同步/异步异步
建立时间12ns
保持时间3ns

商品概述

HC273和HCT273是带有直接清零输入的高速八D型触发器,采用硅栅CMOS工艺制造,具备标准CMOS集成电路的低功耗特性。D输入端的信息在时钟脉冲的上升沿传输到Q输出端,全部八个触发器由公共时钟和公共复位控制,复位由独立于时钟的低电平完成,所有八个Q输出端都会复位为逻辑0。

商品特性

  • 具备公共时钟和异步主复位,正边沿触发
  • 输入带缓冲
  • 标准输出可承受10个LSTTL负载,总线驱动器输出可承受15个LSTTL负载
  • 工作温度范围宽,为-55℃~125℃
  • 传播延迟和过渡时间平衡
  • 功耗相比LSTTL逻辑集成电路显著降低
  • HC类型工作电压范围为2V~6V,抗干扰能力强,VCC=5V时,NIL、NIH均为VCC的30
  • HCT类型工作电压范围为4.5V~5.5V,可直接与LSTTL输入逻辑兼容,VIL最大值为0.8V,VIH最小值为2V;与CMOS输入兼容,在VOL、VOH条件下II≤1μA
  • 直流电源电压最大额定值为-0.5V~7V
  • 直流输出二极管电流额定值为±20mA
  • 直流VCC或接地电流额定值为±50mA
  • 直流输入输出电压范围为0V~VCC
  • 输入上升下降时间最大值:2V条件下1000ns,4.5V条件下500ns,6V条件下400ns
  • E(PDIP)封装热阻为69℃/W,M(SOIC)封装热阻为58℃/W
  • 最高结温为150℃,存储温度范围为-65℃~150℃,焊接10秒时最高引脚温度为300℃
