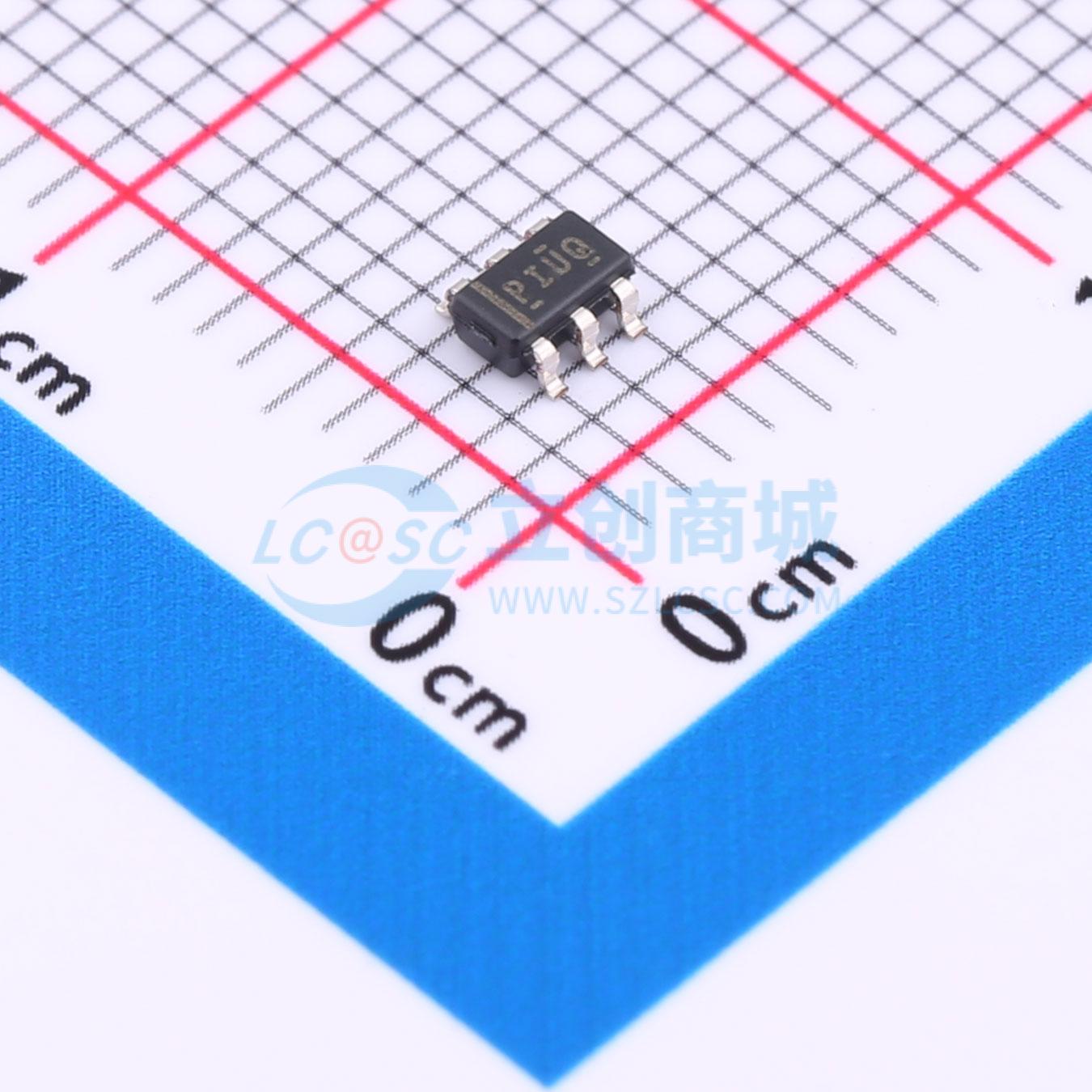

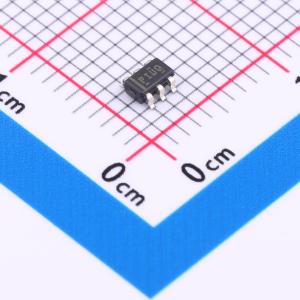

温馨提醒：图片仅供参考，商品以实物为准
TPS2551QDBVRQ1
Power Distrib Switch
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2551-Q1 高电平有效的汽车类 0.1-1.1A 可调节 ILIMIT、2.5-6.5V、85mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2551QDBVRQ1
- 商品编号
- C353030
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.1A | |
| 工作电压 | 2.5V~6.5V | |
| 导通电阻 | 85mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS2551电源分配开关适用于可能遇到重容性负载和短路的应用场景，它在一个封装内集成了一个100毫欧的N沟道MOSFET。通过外部电阻，用户可以在100mA到1.1A之间调整电流限制阈值。该器件通过控制电源开关的上升和下降时间来最小化切换过程中的电流浪涌。
当输出负载超过电流限制阈值或出现短路时，该器件会切换到恒流模式以将输出电流限制在所需水平。内部反向电压检测比较器会在输出电压被驱动得高于输入电压时禁用电源开关，从而保护开关输入侧的设备。在过流和反向电压条件下，故障逻辑输出都会变为低电平。
应用领域
- USB 端口/集线器
- 手机 笔记本电脑
- 大电容负载
- 反向电压保护
