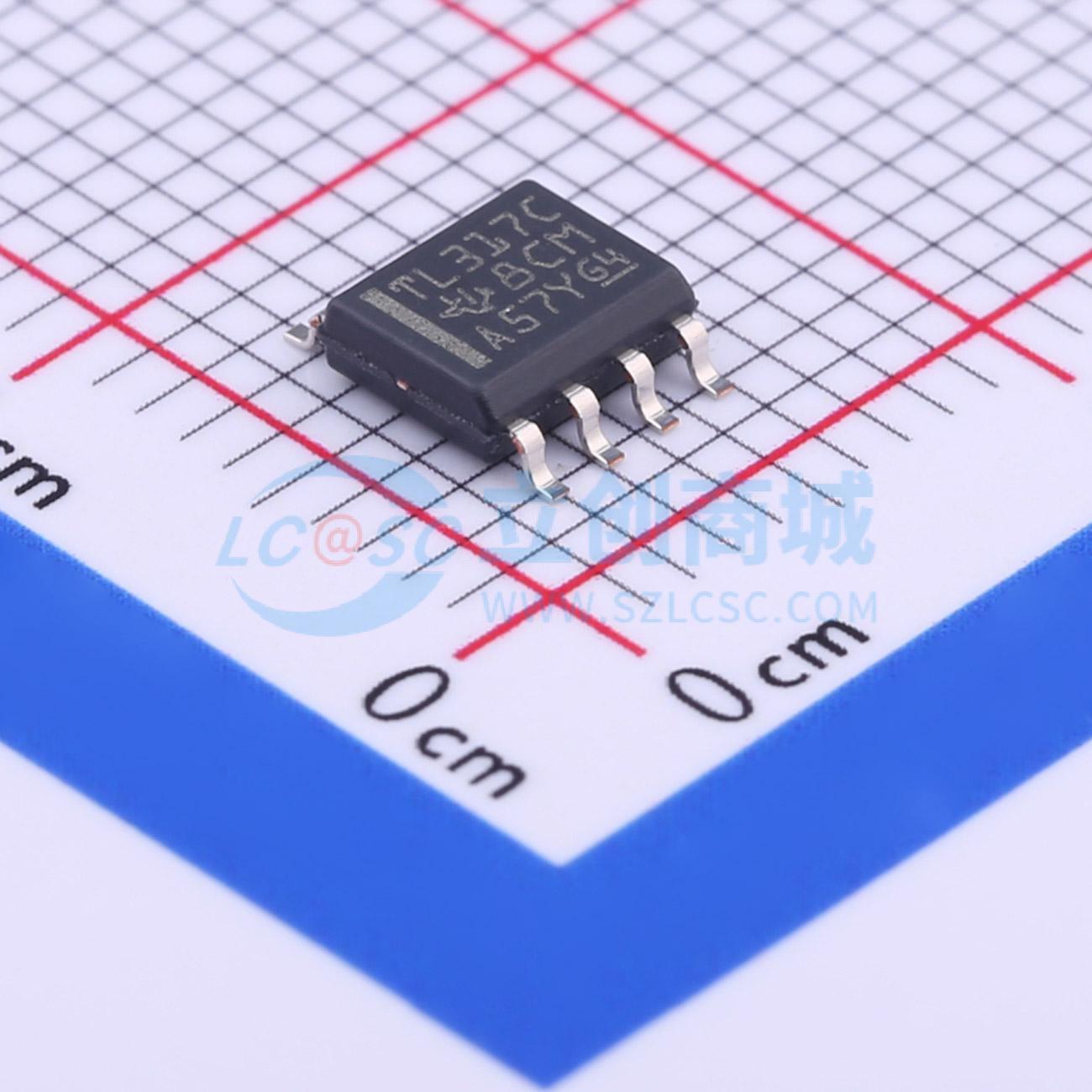

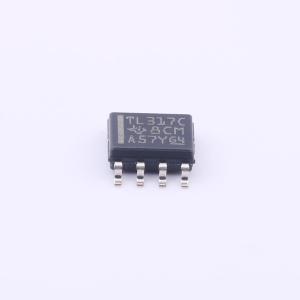

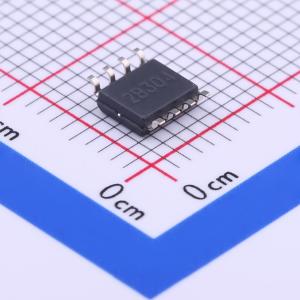

温馨提醒：图片仅供参考，商品以实物为准

TL317CDR

100mA、35V、低 IQ、可调节线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL317 100mA、35V、低 IQ、可调节线性稳压器
品牌名称: TI(德州仪器)
商品型号: TL317CDR
商品编号: C352986
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.176克(g)

商品参数

商品概述

TL317是一款可调式三端正电压稳压器，能够在1.25 V至32 V的输出电压范围内提供100 mA的电流。它使用极其简便，仅需两个外部电阻即可设置输出电压。

该稳压器具备仅集成电路才有的全面过载保护功能。芯片上集成了限流和热过载保护电路。即使断开ADJUSTMENT引脚，所有过载保护电路仍能完全正常工作。通常情况下，除非该器件距离输入滤波电容较远，此时需要一个输入旁路电容，否则无需使用电容。可添加一个可选的输出电容以改善瞬态响应。对ADJUSTMENT引脚进行旁路处理可实现极高的纹波抑制。

除了替代固定稳压器外，TL317稳压器还适用于各种其他应用。由于该稳压器是悬浮式的，仅承受输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对数百伏的电源进行稳压。其主要应用是作为可编程输出稳压器，但通过在ADJUSTMENT和OUTPUT引脚之间连接一个固定电阻，该器件也可用作精密电流稳压器。通过将ADJUSTMENT引脚接地，将输出编程为1.25 V（此时大多数负载消耗的电流很小），可以实现具有电子关断功能的电源。

商品特性

与外部电阻分压器配合使用时，输出电压范围可在1.25 V至32 V之间调节
输出电流能力为100 mA
输入电压每变化一次，输入稳压率典型值为0.01%
输出稳压率典型值为0.5%
纹波抑制比典型值为80 dB

应用领域

电源
便携式设备
计算机和服务器
电信
暖通空调：供暖、通风和空调
台式电脑
数字 signage
可编程逻辑控制器
家用电器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	35V
	输出电压	1.25V~32V
	输出电流	100mA
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	2.5V@(100mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
