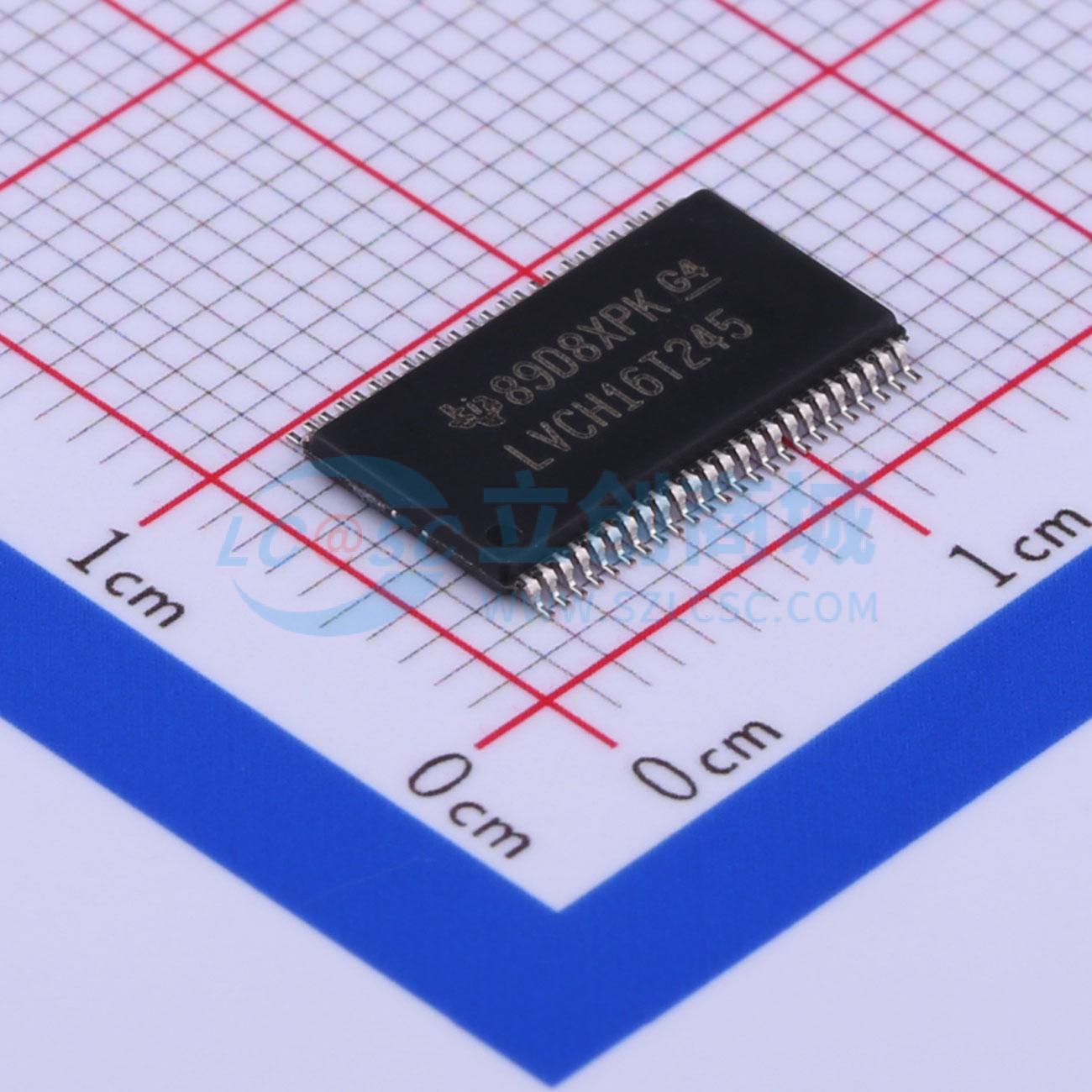

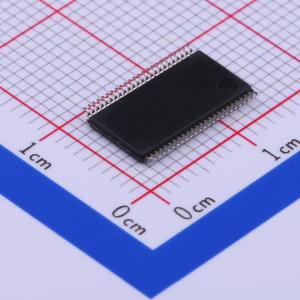

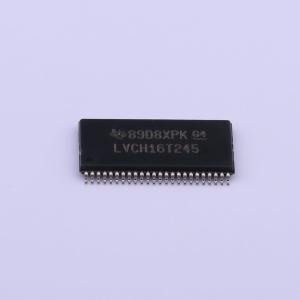

温馨提醒：图片仅供参考，商品以实物为准

SN74LVCH16T245DGGR

具备可配置电平转换/电压转换功能和三态输出的16位双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVCH16T245 16 位双电源总线收发器，可配置电压转换，三态输出
品牌名称: TI(德州仪器)
商品型号: SN74LVCH16T245DGGR
商品编号: C352975
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.422克(g)

商品参数

商品概述

SN74LVCH16T245是一款16位非反相双电源总线收发器，具备可配置电平转换、电压转换功能与三态输出，采用两个独立的可配置电源轨。A端口适配VCCA，VCCA可接受1.65V~5.5V的任意电源电压；B端口适配VCCB，VCCB可接受1.65V~5.5V的任意电源电压，可在1.8V、2.5V、3.3V和5V电压节点之间实现通用低压双向转换。器件的控制引脚由VCCA供电，设计用于两个数据总线之间的异步通信，方向控制输入和输出使能输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式；激活B端口输出时，器件从A总线向B总线传输数据，激活A端口输出时，器件从B总线向A总线传输数据。A、B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，以避免多余电流。有源总线保持电路可将未使用或未驱动的数据输入保持在有效逻辑状态，器件完全支持部分掉电应用，Ioff电路可在器件掉电时禁用输出，防止损坏性回流电流流过器件。VCC隔离特性确保当任一VCC输入接地时，所有输出都处于高阻抗状态。

商品特性

控制输入VIH/VIL电平参考VCCA电压
具备VCC隔离特性，任一VCC输入接地时，所有输出都处于高阻抗状态
输入和输出具备过压耐受能力，支持混合电压模式数据通信
采用全可配置双轨设计，每个端口可在整个1.65V~5.5V电源电压范围内工作
数据输入配备总线保持功能，无需外部上拉和下拉电阻
Ioff支持部分掉电模式操作
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能超过JESD 22规范

应用领域

个人电子
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	-
	每个元件位数	16
	通道类型	双向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	30uA
	传播延迟(tpd)	-
	功能特性	掉电隔离；总线保持；电平转换
