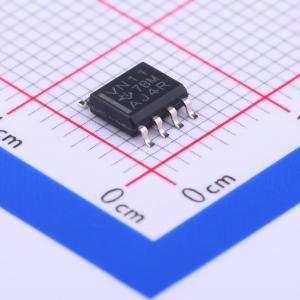

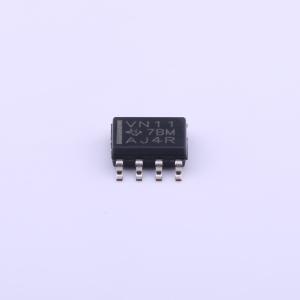

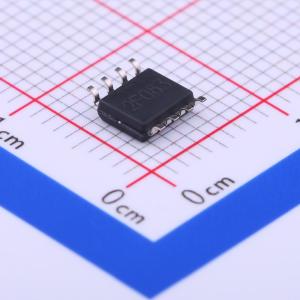

SN75HVD11D

SN75HVD11 3.3V RS-485 收发器

描述: 3.3V供电，半双工RS-485收发器
品牌名称: TI(德州仪器)
商品型号: SN75HVD11D
商品编号: C352978
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

SN65HVD10、SN75HVD10、SN65HVD11、SN75HVD11、SN65HVD12 和 SN75HVD12 总线收发器结合了一个三态差分线驱动器和一个差分输入线接收器，它们使用单个3.3V电源工作。这些器件设计用于平衡传输线路，并符合或超过ANSI标准TIA/EIA-485-A和ISO 8482:1993。这些差分总线收发器是为多点总线传输线上的双向数据通信而设计的单片集成电路。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可以外部连接在一起以作为方向控制。通过禁用驱动器和接收器，可以实现非常低的设备待机电流。

驱动器的差分输出和接收器的差分输入在内部连接形成一个差分输入/输出（I/O）总线端口，该端口设计为当驱动器被禁用或Vcc=0时对总线提供最小负载。这些器件具有宽范围的正负共模电压范围，使其适用于多方通话应用。

应用领域

数字电机控制
电表
车身间互连
电子安全站
工业过程控制
建筑自动化
销售点(POS)终端和网络

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~3.6V
	数据速率	10Mbps
	工作温度	0℃~+70℃
