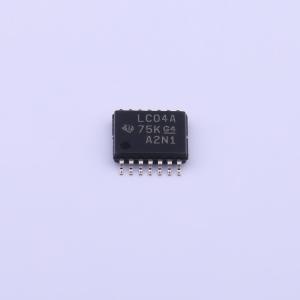

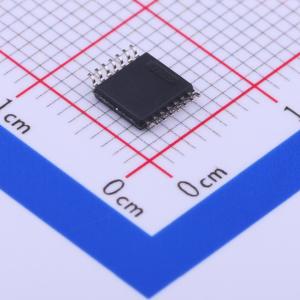

SN74LVC04APWR
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC04A 6 通道、1.65V 至 3.6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC04APWR
- 商品编号
- C352968
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2V | |
| 低电平范围(VOL) | 800mV | |
| 传播延迟(tpd) | 4.3ns@3.3V,50pF | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
SNX4LVC04A 六反相器包含六个独立的反相器，设计用于2.7V至3.6V Vcc操作，而SN74LVC04A六反相器则包含六个独立的反相器，设计用于1.65V至3.6V Vcc操作。SNX4LVC04A器件执行布尔函数Y = A̅。输入可以从1.8V或3.3V设备驱动。这一特性允许这些器件在混合1.8V或3.3V系统环境中用作转换器。
商品特性
- 工作电压范围为1.65 V至3.6 V
- 温度范围分别为-40℃至85℃、-40℃至125℃和-55℃至125℃
- 输入电压可接受高达5.5 V
- 在3.3 V时，最大tp为4.5 ns
- 在VCC = 3.3 V，TA = 25℃时，典型VOLP（输出地弹）< 0.8 V
- 在VCC = 3.3 V，TA = 25℃时，典型VOHV（输出VOH下冲）> 2 V
- 锁存性能超过JESD 17标准的250 mA
- ESD保护超过JESD 22标准：人体模型2000 V (A114-A)、机器模型200 V (A115-A) 和带电器件模型1000 V (C101)
应用领域
- 电力子站控制
- 以太网交换机
- 流量计
- 输入输出模块和数字PLC/DCS输入
- 服务器测试与测量
