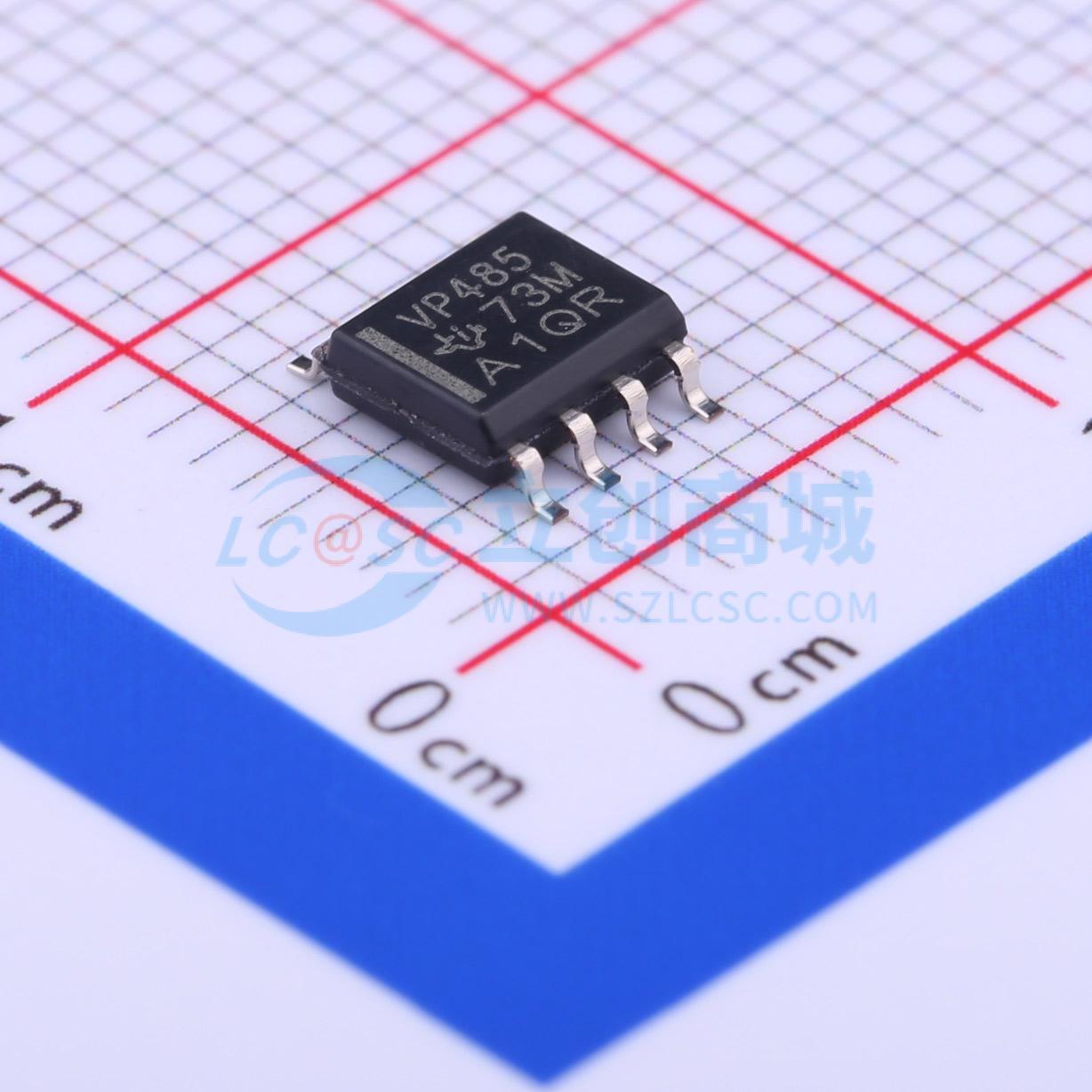

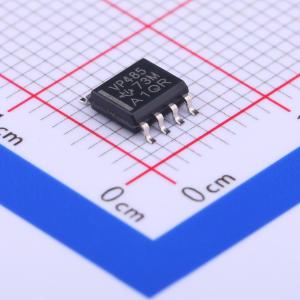

SN65HVD485ED
SN65HVD485E 半双工 RS-485 收发器
SMT扩展库PCB免费打样
- 描述
- 半双工 RS-485 收发器，支持高达 10 Mbps 的数据传输速率，适用于长距离双绞线电缆网络。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD485ED
- 商品编号
- C352923
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
SN65HVD485E 器件是一款专为 RS - 485 数据总线网络设计的半双工收发器。它由 5V 电源供电，完全符合 TIA/EIA - 485A 标准。该器件适用于在长双绞线电缆上进行高达 10 Mbps 的数据传输，并且设计为以极低的电源电流运行，典型值小于 2 mA（不包括负载）。当器件处于非活动关断模式时，电源电流降至 1 mA 以下。 该器件的宽共模范围和高 ESD 保护等级使其适用于要求苛刻的应用，如：电气逆变器、电信机架间的状态/命令信号、电缆机箱互连以及对噪声容限有要求的工业自动化网络。SN65HVD485E 器件与 SN75176 器件的行业标准封装尺寸相匹配。上电复位电路可使输出在电源电压稳定之前保持高阻状态。热关断功能可保护器件免受系统故障条件造成的损坏。SN65HVD485E 器件的工作环境温度范围为 - 40℃ 至 85℃。
商品特性
- 总线引脚 ESD 保护高达 15 kV
- 1/2 单位负载：总线上最多可连接 64 个节点
- 总线开路故障安全接收器
- 无干扰上电和断电
- 总线输入和输出
- 提供小型 VSSOP - 8 封装
- 满足或超越 TIA/EIA - 485A 标准要求
- 采用行业标准 SN75176 封装尺寸
应用领域
- 电机控制
- 功率逆变器
- 工业自动化
- 楼宇自动化网络
- 工业过程控制
- 电池供电应用
- 电信设备
