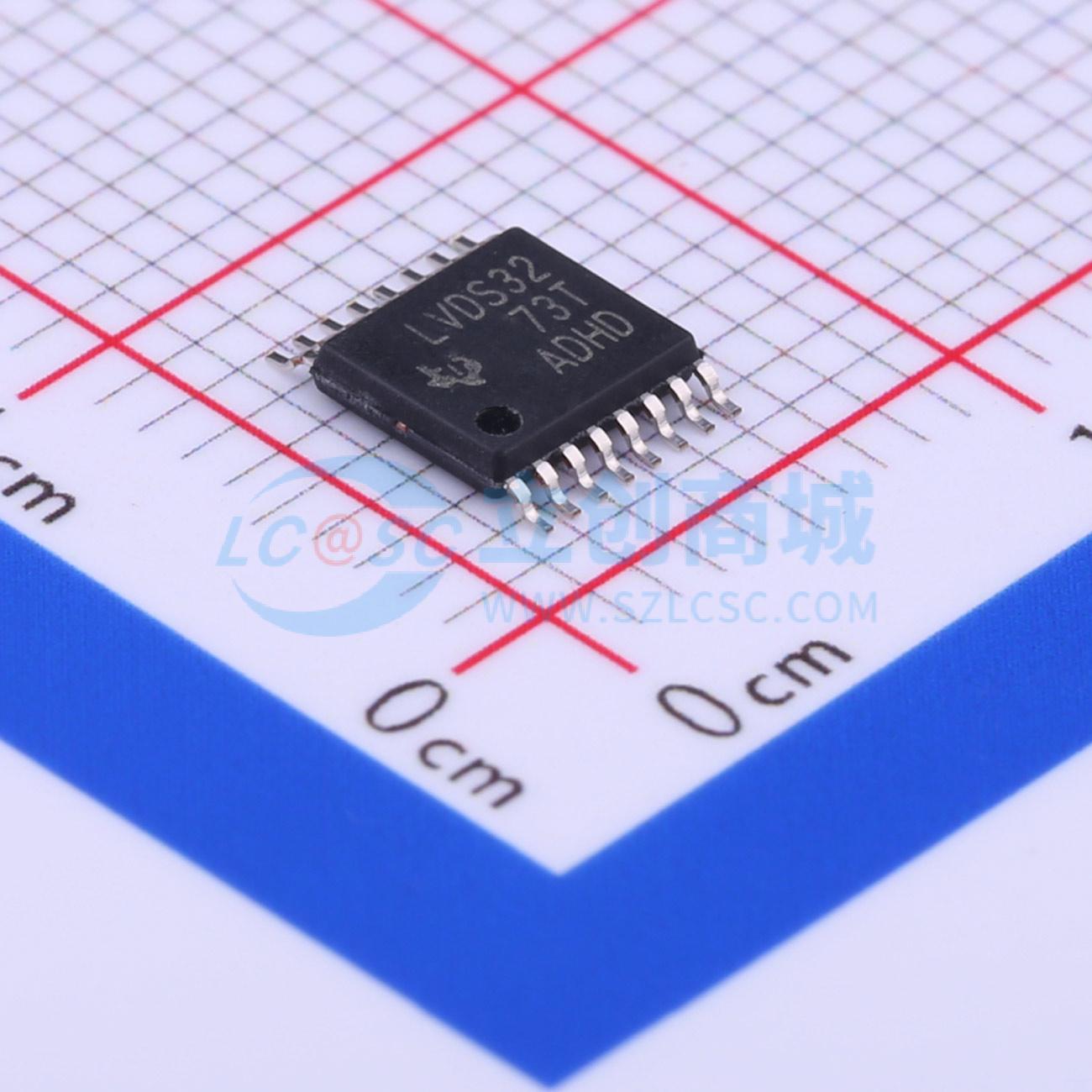

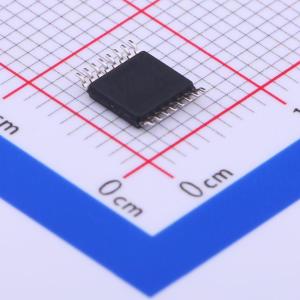

SN65LVDS32PW
SN65LVDS32 高速差分线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65LVDS32 是一个高速差分线接收器，支持单电源供电，工作电压为3.3V，符合TIA/EIA-644标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS32PW
- 商品编号
- C352937
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.322克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 150Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 故障安全 |
商品概述
SN55LVDS32、SN65LVDS32、SN65LVDS3486和SN65LVDS9637是高速差分线路接收器，实现了低压差分信号LVDS的电气特性。该信号技术降低了原5V差分标准电平的输出电压，可减少功耗，提高开关速度，支持3.3V电源供电工作。该差分接收器可在输入共模电压范围内，当差分输入电压为±100mV时提供有效逻辑输出状态，输入共模电压范围允许两个LVDS节点之间存在1V的地电位差。该器件设计用于约100Ω阻抗介质上的点对点与多点数据传输，传输介质可为印刷电路板走线、背板或电缆，数据传输的最终速率和距离取决于传输介质的衰减特性以及环境噪声耦合。不同型号工作温度范围不同，SN65LVDS32、SN65LVDS3486、SN65LVDS9637的工作温度范围为-40℃~85℃，SN55LVDS32的工作温度范围为-55℃~125℃。
商品特性
- 满足或超过ANSI TIA/EIA-644标准要求
- 采用3.3V单电源供电
- 支持最高150Mbps的信号速率
- 差分输入阈值最大为±100mV
- 典型传播延迟时间为2.1ns
- 最大数据速率下每个接收器典型功耗为60mW
- 总线端口ESD保护超过8kV
- 输出为低电压TTL（LVTTL）逻辑电平
- 引脚与AM26LS32、MC3486、μA9637兼容
- 具备开路故障安全功能
- 支持冷备份，适用于需要冗余设计的高可靠性应用
应用领域
- 无线基础设施
- 电信基础设施
- 打印机
- 阻抗约100Ω介质上的点对点数据传输
- 阻抗约100Ω介质上的多点数据传输
