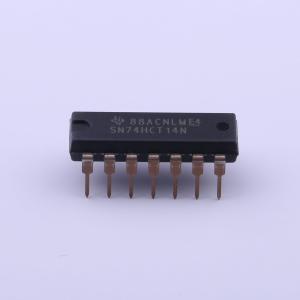

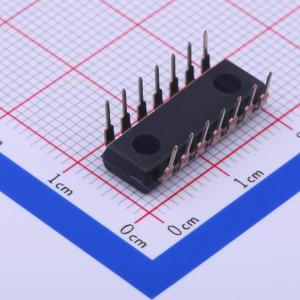

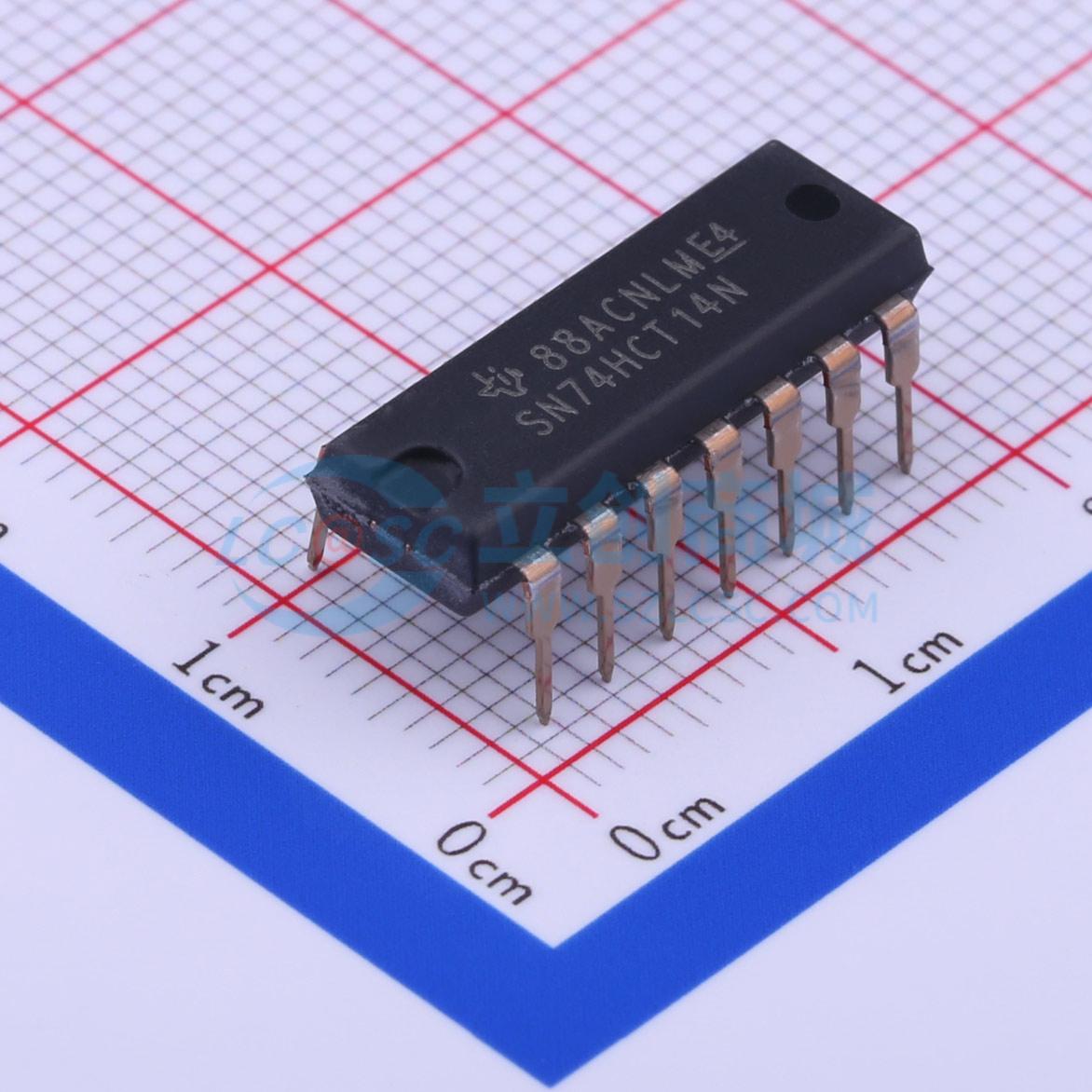

SN74HCT14N
六路施密特触发反相器
- 描述
- SN74HCT14 具有施密特触发输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT14N
- 商品编号
- C352959
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.9V~2.1V | |
| 输入低电平(VIL) | 500mV~600mV | |
| 输出高电平(VOH) | 3.84V | |
| 低电平范围(VOL) | 330mV | |
| 传播延迟(tpd) | 30ns@5.5V,50pF | |
| 系列 | 74HCT系列 | |
| 工作温度 | -40℃~+85℃ |
应用领域
- UPS
- 白色家电
- 计算机外设
- 打印机
- 交流伺服驱动器
- 台式电脑
