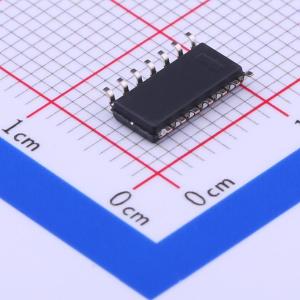

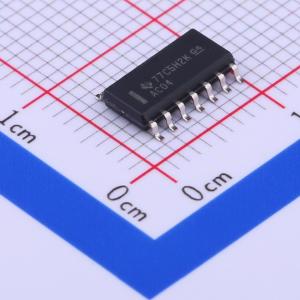

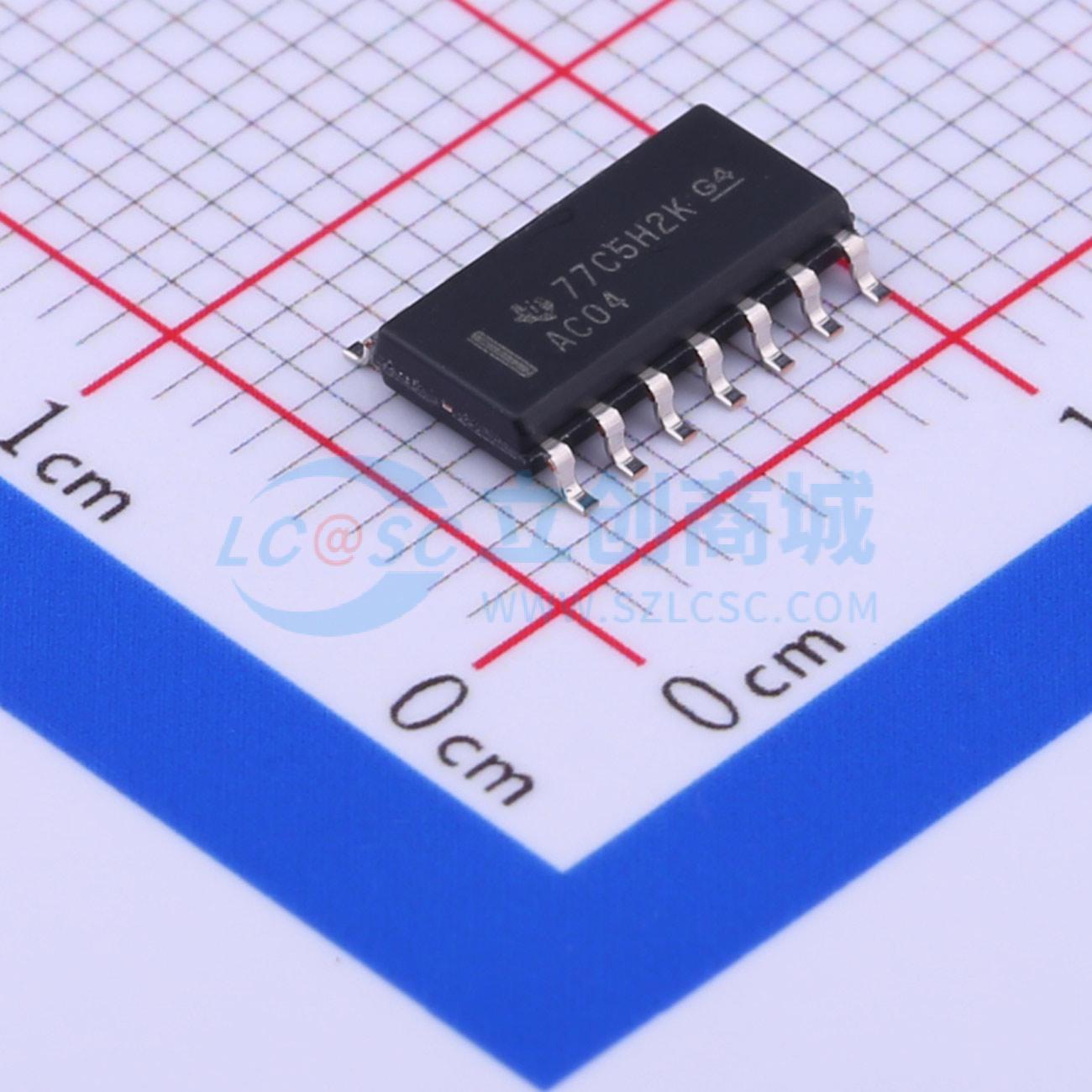

温馨提醒：图片仅供参考，商品以实物为准
SN74AC04DR
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AC04 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC04DR
- 商品编号
- C352940
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 2.4V~4.7V | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | 74AC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
AC04器件包含六个独立反相器，可实现布尔功能Y = 非A，共有SN54AC04、SN74AC04两种型号，提供多种不同封装类型。
商品特性
- 电源工作电压范围为2V~6V
- 输入可承受最高6V电压
- 在5V电源条件下，最大传输延迟tpd为7ns
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入电压范围为-0.5V~VCC+0.5V
- 最大额定输出电压范围为-0.5V~VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±50mA
- VCC或接地端连续电流范围为±200mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接VCC或接地，才能保证器件正常工作
- NC引脚无内部连接
- 可符合相关半导体环保规范要求
