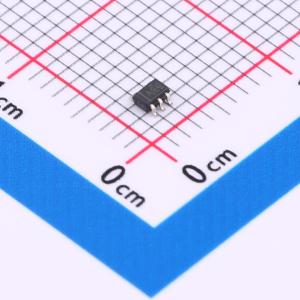

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC1G32TDCKRQ1
IC GATE OR 1CH 2-INP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G32-Q1 汽车类单通道双输入 2V 至 5.5V 高速 (9ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G32TDCKRQ1
- 商品编号
- C352953
- 商品封装
- SC-70-5
- 包装方式
- -
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.48V；1.9V；3.8V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC1G32是一款单路2输入正或门器件，采用正逻辑，可实现布尔函数Y = A + B 或 Y = A非·B非。
商品特性
- 符合汽车应用要求
- ESD保护性能超过1500V，机器模型测试下超过200V，测试条件为C = 200pF，R = 0
- 工作电压范围为2V~5.5V
- 5V条件下最大传输延迟tpd为6.5ns
- 功耗低，最大静态电流Icc为10μA
- 5V条件下输出驱动能力为±8mA
- 闩锁性能超过JESD 17标准要求的250mA
- 提供DBV、DCK两种封装可选
- 最大额定值：电源电压范围-0.5V至7V，输入电压范围-0.5V至7V，输出电压范围-0.5V至VCC + 0.5V，输出钳位电流为±20mA，连续输出电流为±25mA，VCC或GND的连续电流为±50mA，存储温度范围-65℃至150℃
- DBV封装热阻θJA为206℃/W，DCK封装热阻θJA为252℃/W
- 所有未使用输入必须接VCC或GND，才能保证器件正常工作
- 可提供符合RoHS要求的无铅产品，符合低卤素绿色要求
应用领域
- 汽车相关应用领域
