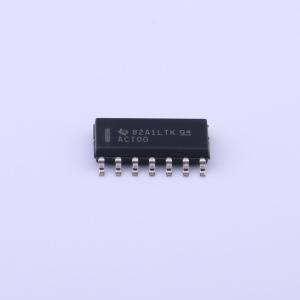

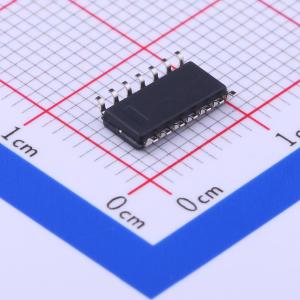

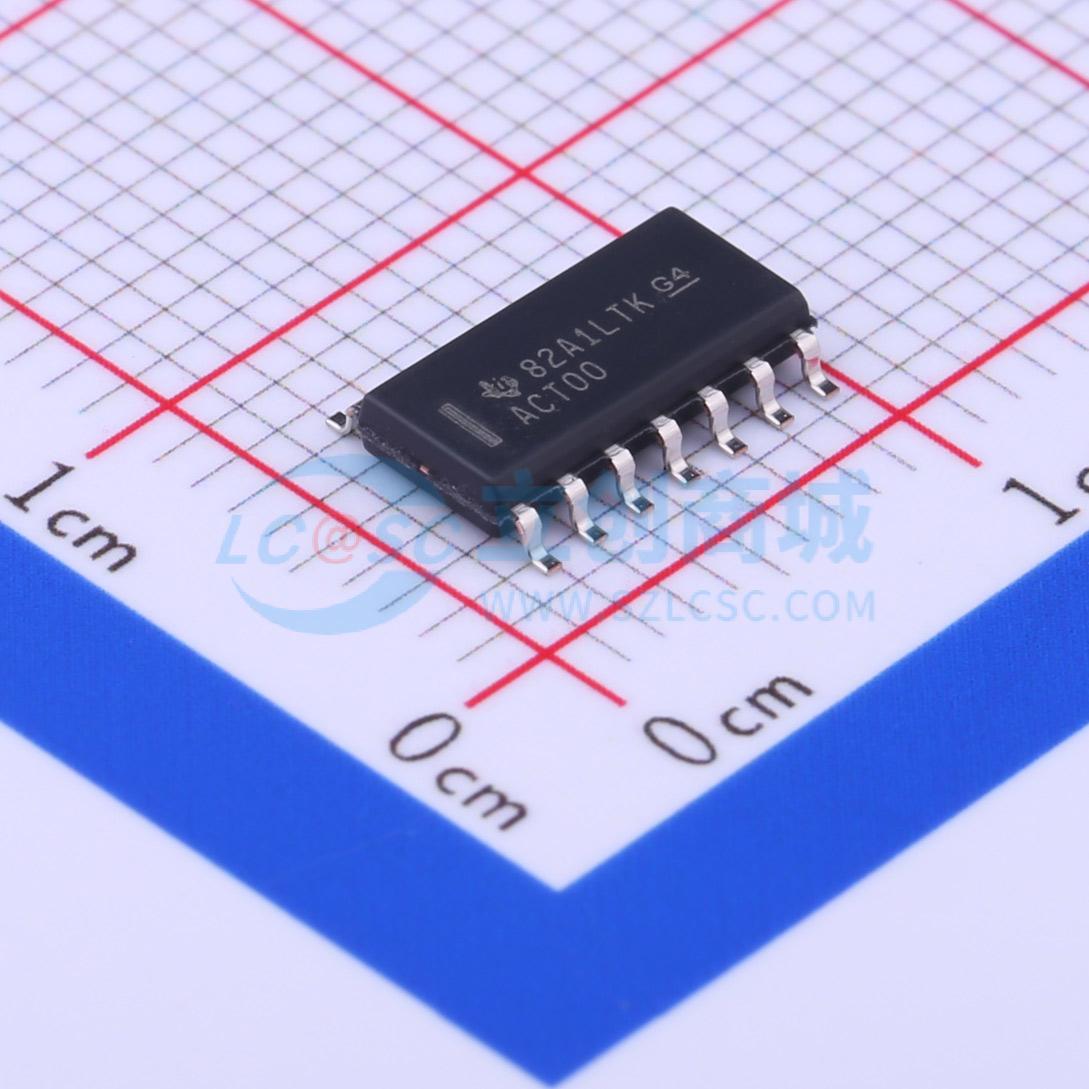

温馨提醒：图片仅供参考，商品以实物为准
SN74ACT00DR
四通道2输入正与非门，4.5 - 5.5V Vcc工作电压，5V时最大传输延迟8ns，输入可承受5.5V电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ACT00 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT00DR
- 商品编号
- C352946
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.76V；3.76V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT00器件包含四个独立的2输入与非门，每个门在正逻辑中实现布尔函数Y等于A与B的非，等价于Y等于A的非加B的非，包含SN54ACT00、SN74ACT00两个系列，提供多种封装可选
商品特性
- 电源工作电压范围为4.5V~5.5V
- 输入最高可承受5.5V电压，输入兼容TTL电平
- 5V工作条件下最大传输延迟tpd为8ns
- FK封装的NC引脚无内部连接，未使用的输入必须接VCC或GND，以保证器件正常工作
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±50mA，VCC或GND的连续电流±200mA，存储温度范围-65℃~150℃
- 各封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 开关特性测试条件为VCC=5V±0.5V，推荐工作自由空气温度范围
