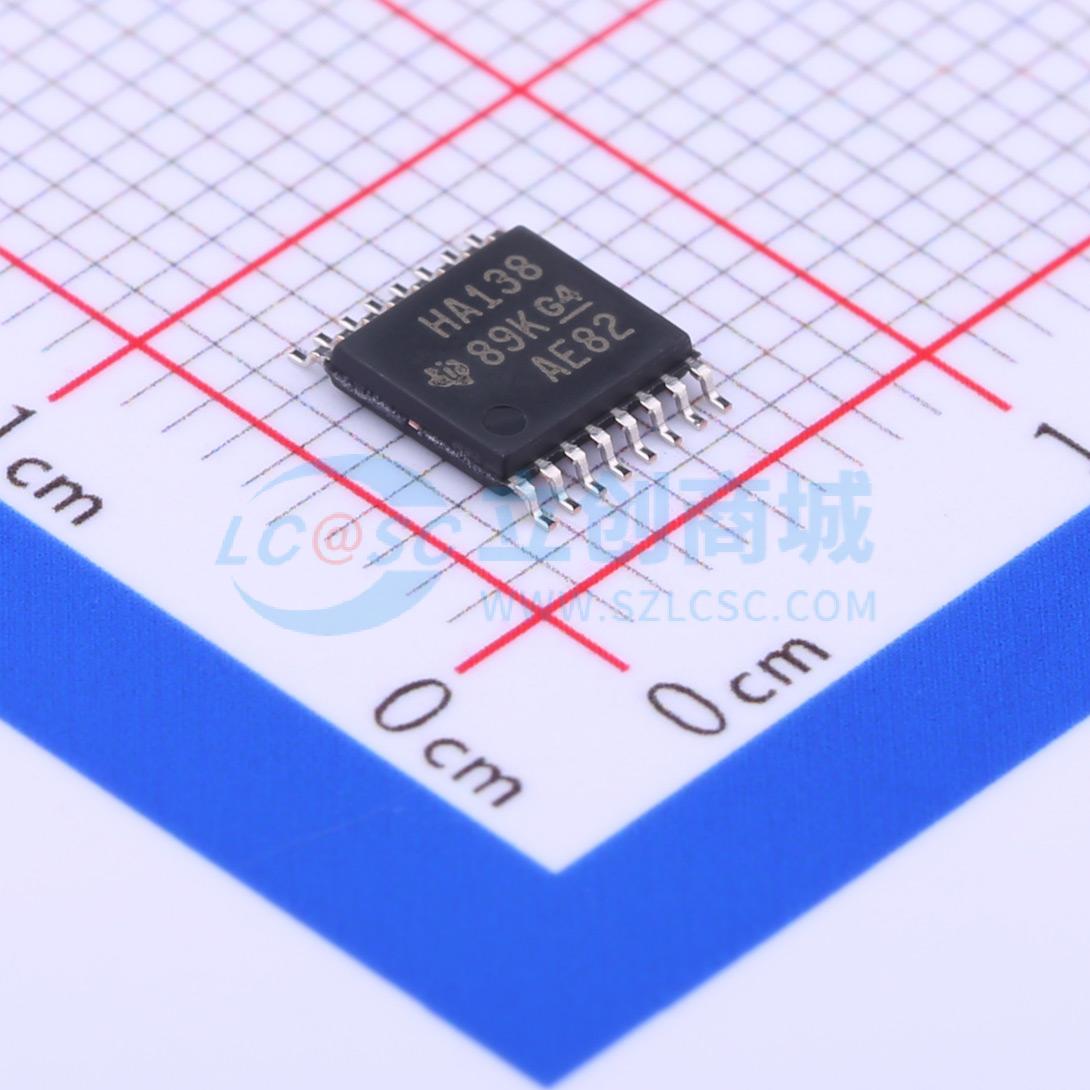

温馨提醒：图片仅供参考，商品以实物为准

SN74AHC138PWR

三线至八线译码器/多路分配器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC138 3 线至 8 线解码器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: SN74AHC138PWR
商品编号: C352950
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

AHC138译码器/解复用器，专为需要极短传播延迟时间的高性能存储器译码和数据路由应用设计。在高性能存储器系统中，该译码器可减小系统译码带来的影响。搭配使用带有快速使能电路的高速存储器时，该译码器的延迟时间和存储器的使能时间通常小于存储器的典型访问时间，译码器引入的有效系统延迟可忽略。器件通过二进制选择输入和三个使能输入，从八条输出线中选择一路输出；两个低电平有效和一个高电平有效使能输入，可减少译码扩展时对外部门电路或反相器的需求，可无需外部反相器实现24线译码器，32线译码仅需要一个反相器，使能输入可作为解复用应用的数据输入。

商品特性

电源电压工作范围为2V~5.5V
专为高速存储器译码和数据传输系统设计
集成三个使能输入，可简化级联与数据接收
闩锁性能超过250mA，符合JESD 17标准
ESD保护性能符合JESD 22标准要求
人体模型ESD测试可达2000V（A114-A）
机器模型ESD测试可达200V（A115-A）
带电器件模型ESD测试可达1000V（C101）
提供多种封装规格可选
未使用的输入需接VCC或GND以保证器件正常工作

应用领域

高性能存储器译码
数据路由
高速存储器系统
多线译码扩展应用
解复用数据传输

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~5.5V
	输入数/输出数	3/8
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	11.5ns@5V,50pF
	静态电流(Iq)	40uA
	功能特性	-
	系列	74AHC
