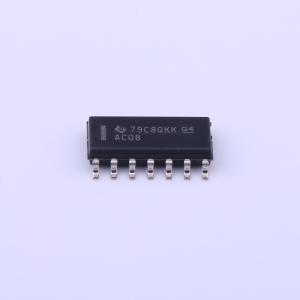

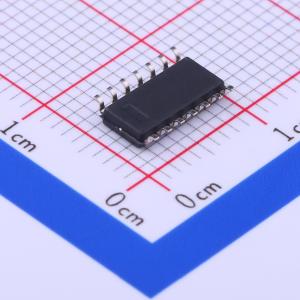

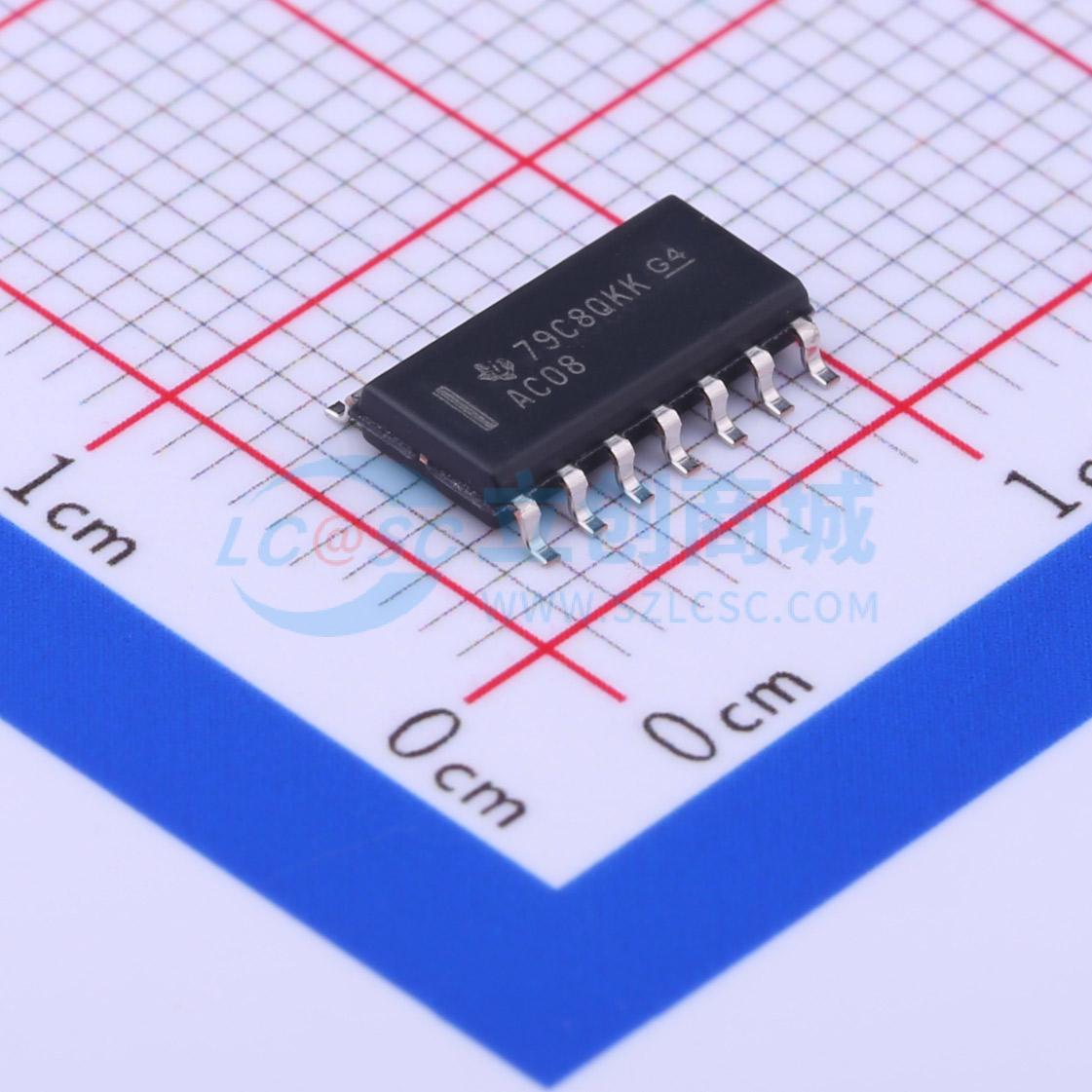

温馨提醒：图片仅供参考，商品以实物为准
SN74AC08DR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AC08 4 通道、双输入、2V 至 6V 高速 (7ns) 24mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC08DR
- 商品编号
- C352941
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 2.46V；4.76V；3.76V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
AC08器件是四路2输入正与门，采用正逻辑，可实现布尔函数Y = A × B 或 Y = 非A + 非B，提供多种封装类型，部分引脚无内部连接。
商品特性
- 工作电源电压范围为2V~6V
- 输入可接受最高6V的电压
- 5V电源条件下最大传输延迟tpd为7.5ns
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC + 0.5V，输出电压范围-0.5V~VCC + 0.5V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±50mA，VCC或接地端连续电流±200mA，存储温度范围-65℃~150℃
- 不同封装对应的封装热阻：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 所有未使用输入端必须接VCC或GND，以保障器件正常工作
