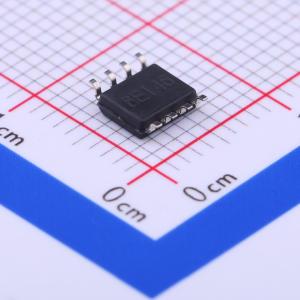

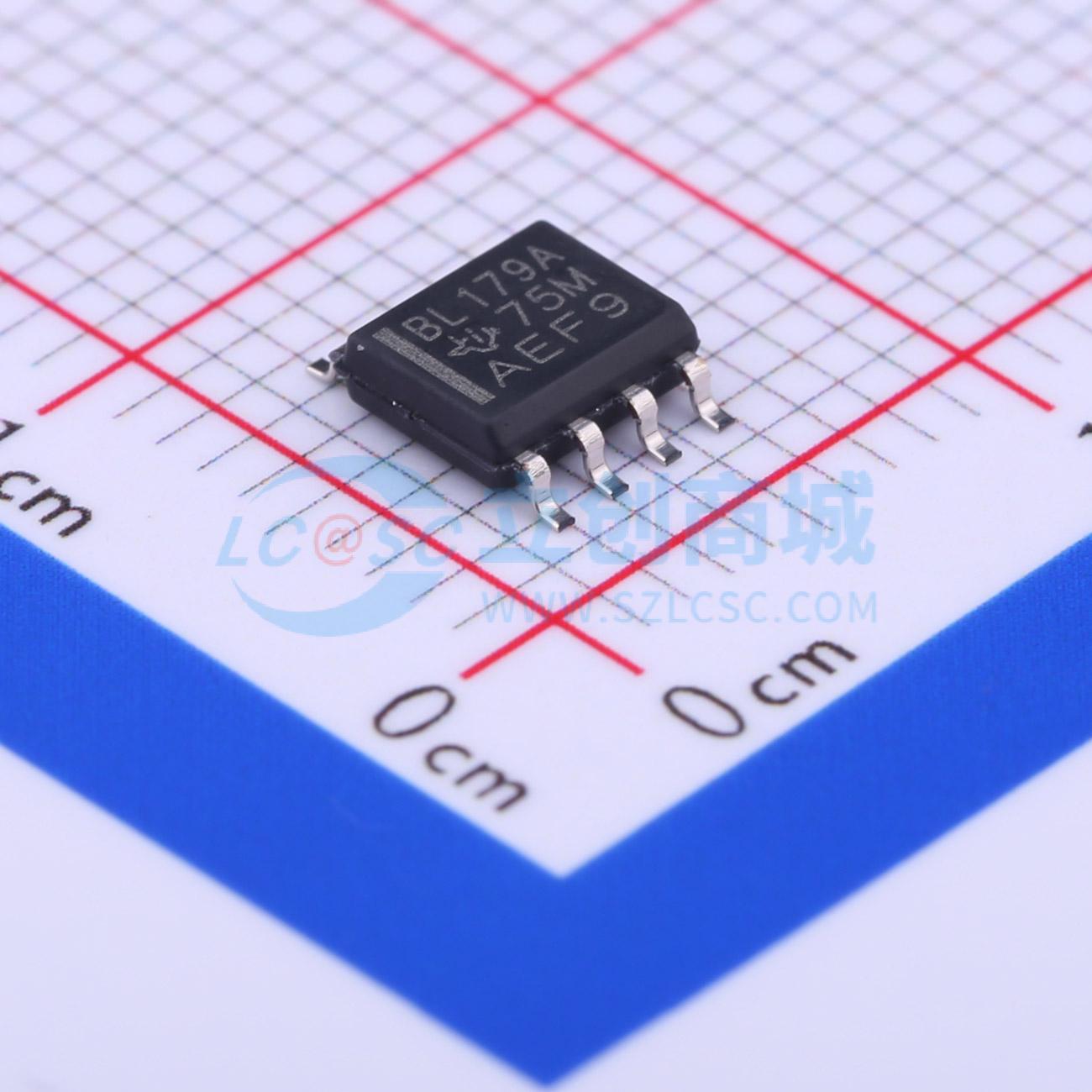

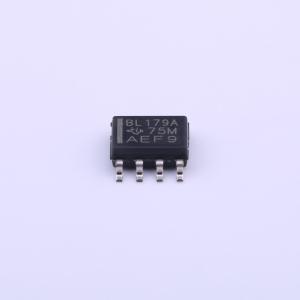

SN65LBC179AD

低功耗差分线驱动器和接收器对

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速低功耗LinBiCMOS电路，适用于高达30Mbps的信号速率。兼容ANSI标准TIA/EIA-485-A和ISO8482:1987(E)。
品牌名称: TI(德州仪器)
商品型号: SN65LBC179AD
商品编号: C352925
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

SN65LBC179A和SN75LBC179A差分驱动器和接收器对是单片集成电路，专为在呈现传输线特性的长电缆上进行双向数据通信而设计。它们是平衡或差分电压模式器件，与ANSI标准TIA/EIA - 485 - A和ISO 8482:1987(E)兼容。A版本相较于其前代产品，在不显著增加功耗的情况下，提升了开关性能。 SN65LBC179A和SN75LBC179A将差分线路驱动器和差分输入线路接收器集成在一起，采用单一5V电源供电。驱动器差分输出和接收器差分输入连接到独立端子，以实现全双工操作，并且在断电（VCC = 0）时，对总线的负载影响极小。这些器件具有较宽的正负共模电压范围，适用于点对点或多点数据总线应用。器件还具备正负电流限制和热关断功能，以保护其免受线路故障影响。 SN65LBC179A的工作温度范围为工业级的 - 40℃至85℃。SN75LBC179A的工作温度范围为商业级的0℃至70℃。

商品特性

高速低功耗LinBiCMOS™电路
设计信号速率高达30 Mbps
总线引脚ESD保护超过12 kV HBM
禁用状态下的电源电流要求极低……最大700 μA
共模电压范围为 - 7 V至12 V
电源电流低……最大15 mA
与ANSI标准TIA/EAI - 485 - A和ISO8482: 1987(E)兼容
正负输出电流限制
驱动器热关断保护

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V

	属性	参数值
	数据速率	30Mbps
	工作温度	-40℃~+85℃
	静态电流	8.5mA
	通讯模式	全双工
