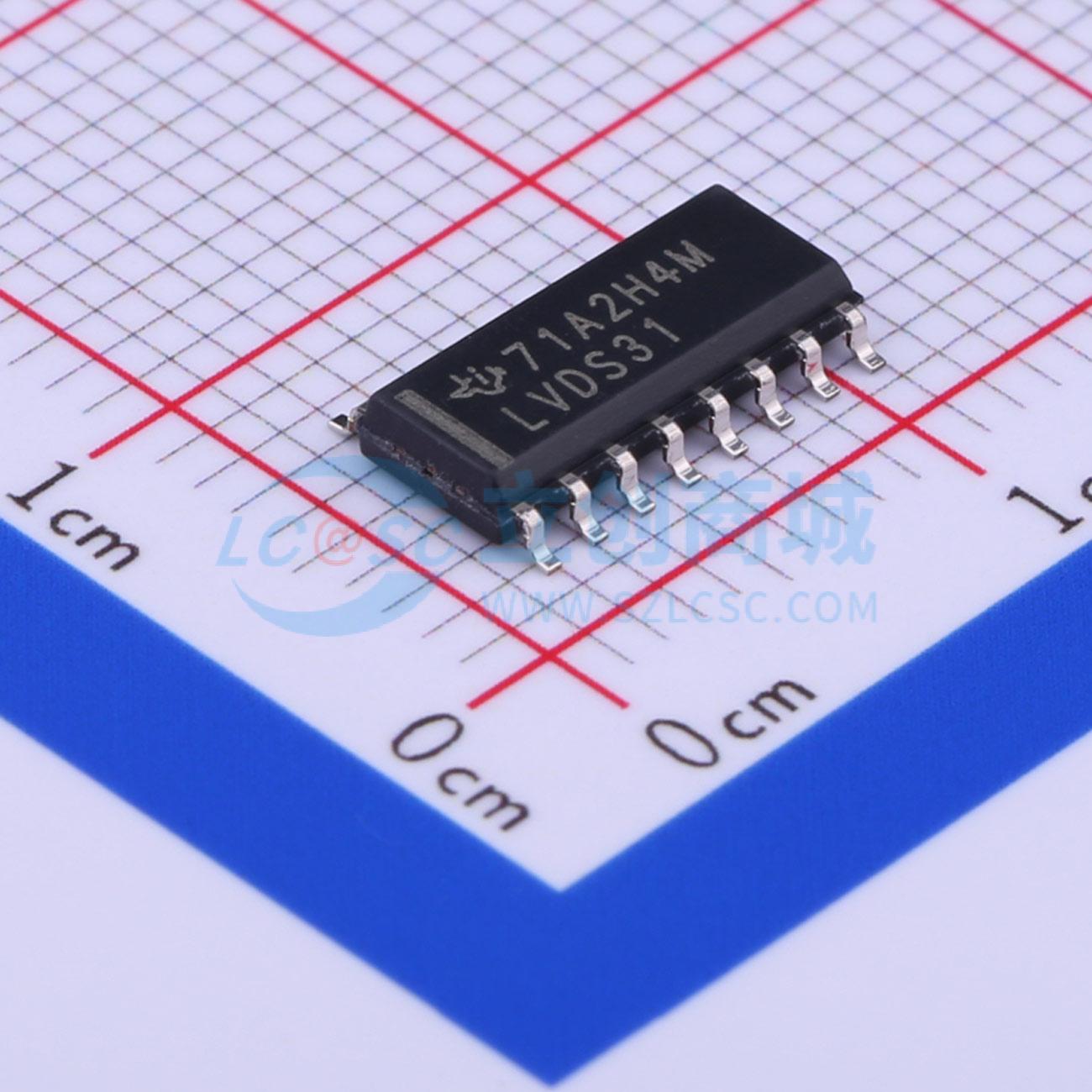

温馨提醒：图片仅供参考，商品以实物为准
SN65LVDS31D
SN65LVDS31 高速差分线驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65LVDS31 是一个高速差分线驱动器，符合 ANSI TIA/EIA-644 标准。它具有低电压差分信号 (LVDS) 输出，典型输出电压为 350mV，负载为 100Ω。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS31D
- 商品编号
- C352934
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 3.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 低功耗待机/失效自动关断；故障安全 |
商品概述
SNx5LVDSxx是高速差分线路驱动器，包含SN55LVDS31、SN65LVDS31、SN65LVDS3487和SN65LVDS9638等型号，属于差分线路驱动器，可实现低电压差分信号LVDS的电气特性。该信号传输技术降低了5V差分标准电平的输出电压电平，从而减少了功耗、增加了开关速度，并可实现3.3V电源轨供电下的运行。启用后，四个电流模式驱动器中的任何一个都将向100Ω负载提供最小247mV的差分输出电压幅度。该器件预期用于通过约100Ω的受控阻抗介质进行点对点和多点数据传输，传输介质可以是印刷电路板走线、底板或者电缆，数据传输的最终速率和距离取决于介质的衰减特性和环境的噪声耦合。SN65LVDS31、SN65LVDS3487和SN65LVDS9638的额定工作温度范围为 -40℃ 至 85℃，SN55LVDS31的额定工作温度范围为 -55℃ 至 125℃。
商品特性
- 符合或者超过ANSI TIA/EIA-644标准的要求
- 具有350mV的典型输出电压，支持100Ω负载的低压差分信号传输
- 400Mbps速率下，典型输出电压上升和下降时间为500ps
- 典型传播延迟时间为1.7ns
- 采用单3.3V电源供电运行
- 每个驱动器在200MHz下的功率耗散典型值为25mW
- 当被禁用或VCC=0时，驱动器处于高阻抗状态
- 总线-端子静电放电ESD保护超过8kV
- 采用低压TTL(LVTTL)逻辑输入电平
- 与AM26LS31、MC3487和μA9638引脚兼容
- 可提供用于需要冗余的高可靠性应用的冷备份
应用领域
- 无线基础设施
- 电信基础设施
- 打印机
