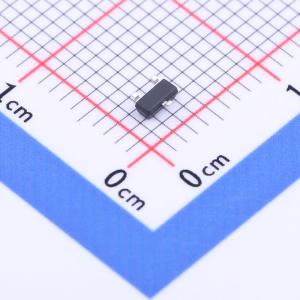

温馨提醒：图片仅供参考，商品以实物为准
3401S/C
P沟道,电流:-2.6A,耐压:-30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- FM(富满)
- 商品型号
- 3401S/C
- 商品编号
- C2932004
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 206mΩ@2.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.2nC@4.5V | |
| 输入电容(Ciss) | 1.021nF | |
| 反向传输电容(Crss) | 83pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 134pF |
商品特性
- 漏源电压(VDS) = -30 V,漏极电流(ID) = -2.6 A
- 栅源电压(VGS) = -2.5 V 时,导通电阻(RDS(ON)) < 206 mΩ
- 栅源电压(VGS) = -4.5 V 时,导通电阻(RDS(ON)) < 180 mΩ
- 栅源电压(VGS) = -10 V 时,导通电阻(RDS(ON)) < 130 mΩ
- 高功率和大电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 脉冲宽度调制(PWM)应用
- 负载开关
- 电源管理
