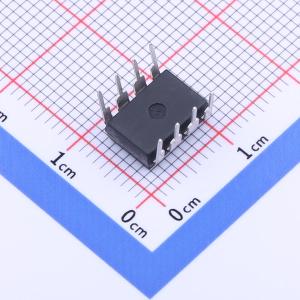

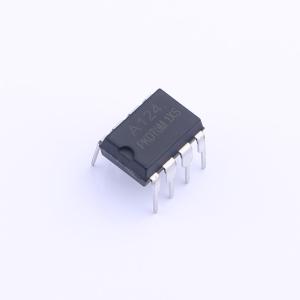

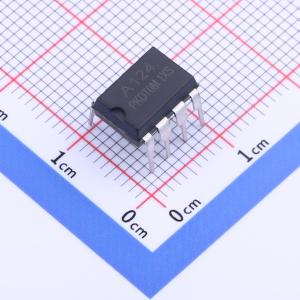

温馨提醒：图片仅供参考，商品以实物为准

A124.

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: FM(富满)
商品型号: A124.
商品编号: C2931657
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.06克(g)

商品参数

商品概述

A124是一款离线式开关电源控制芯片，其内部集成了高压大功率三极管，最大输出功率达24W（单电压AC220V输入）。与PWM控制器和外部分立功率MOS组合的控制方案不同，A124将PWM控制器、功率开关管和初级峰值电流检测电路集成于芯片内部，并采用了可省辅助供电绕组的自供电技术，简化了外围应用电路，减少了原器件数量，极大的节约了系统成本和体积，特别适用于对成本较为敏感的反激式开关电源的应用。A124具有多重保护功能，包括VCC过压保护、输出过流保护、过温保护、输出开路保护、输出短路保护等。A124采用DIP8封装。

商品特性

全电压输入85V—264V
无需外部辅助绕组供电
内置700V高压大功率三极管
内置功率补偿电路，使高低压最大输出功率基本保持一致
内置软启动电路
内部集成了高压启动电路，无需外部启动电阻
内置频率调制电路，简化了外围EMI设计成本
多重保护功能（过压、过温、过流、过载、输出开路/短路保护）
DIP8封装

应用领域

电源适配器、充电器
DVD/DVB/VCR电源
LED电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	-
	开关频率	65kHz~70kHz
	输出电流	-
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	75%
	晶体管耐压	-
	拓扑结构	反激式
	特性	-
	工作温度	-20℃~+140℃
