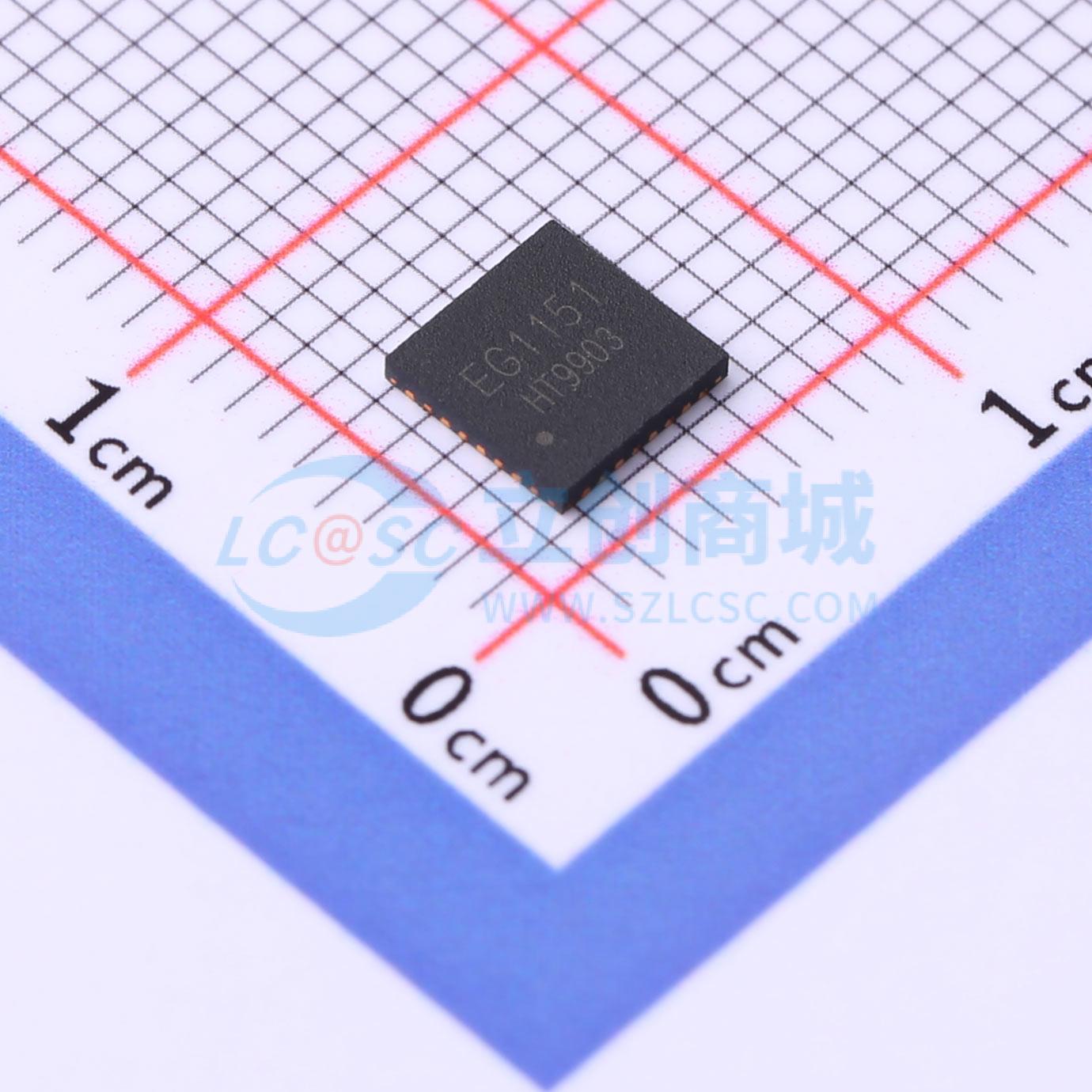

EG1151

四开关升降压型开关电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG1151是一款四开关降压-升压型DC-DC 电源管理芯片。内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能。能根据输入和输出电压的具体关系和不同负载条件采取相应的控制策略。在输入电压的整个波动范围内提供稳定的电压输出。非常适合宽电压范围大电流需要升降压的,特别是电池供电的电压并不恒定的场合,同时支持对蓄电池充电。
品牌名称: EG(屹晶微)
商品型号: EG1151
商品编号: C2932109
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 1.08克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

EG1151 是一款四开关降压 - 升压型DC - DC 电源管理芯片。内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能。能根据输入和输出电压的具体关系和不同负载条件采取相应的控制策略。在输入电压的整个波动范围内提供稳定的电压输出。非常适合宽电压范围大电流需要升降压的，特别是电池供电的电压并不恒定的场合，同时支持对蓄电池充电。

商品特性

宽输入电压范围：7V——150V
高效率，可高达 95%
欠压保护
过温保护
支持对蓄电池充电
输出短路保护
封装形式：QFN32

应用领域

移动储能设备
电动自行车转换器
模拟/数字系统
工业控制系统
电信电源系统
便携式移动设备
逆变器系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	7V~150V
	输出电压	-
	输出电流	-
	开关频率	70kHz
	工作温度	-40℃~+105℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
