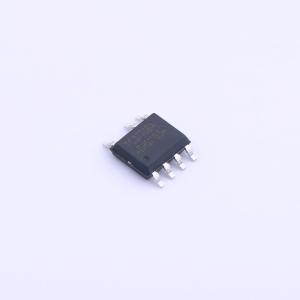

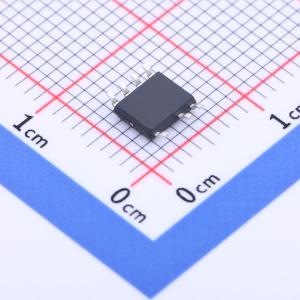

温馨提醒：图片仅供参考，商品以实物为准

TC3776BA.

极简化自供电原边反馈控制芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC3776 系列是一款高度集成的隔离型适配器和充电器的自供电 PSR 控制芯片，外围设计极其简单。TC3776 系列固定原边峰值电流，通过变压器原副边匝比来设置输出恒流点；通过设定一个 FB 电阻来设置输出恒压点。为了实现系统成本的极致简化，TC3776 系列内置启动电路，外围不需要启动电阻，内置 FB 下偏电阻，固定峰值电流来实现取消限流电阻；TC3776 系列为了优化输出电流的一致性，内置输入线电压补偿功能；为了节约外围的线材，TC3776 系列采用了固定输出线缆补偿的方式进行输出电压补偿。
品牌名称: FM(富满)
商品型号: TC3776BA.
商品编号: C2931656
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.147克(g)

商品参数

商品概述

TC3776 系列是一款高度集成的隔离型适配器和充电器的自供电 PSR 控制芯片，外围设计极其简单。TC3776 系列固定原边峰值电流，通过变压器原副边匝比来设置输出恒流点；通过设定一个 FB 电阻来设置输出恒压点。为了实现系统成本的极致简化，TC3776 系列内置启动电路，外围不需要启动电阻，内置 FB 下偏电阻，固定峰值电流来实现取消限流电阻；TC3776 系列为了优化输出电流的一致性，内置输入线电压补偿功能；为了节约外围的线材，TC3776 系列采用了固定输出线缆补偿的方式进行输出电压补偿。 TC3776 系列集成了多种的保护功能，包括 VCC 钳位/欠压保护，输出短路保护，过温保护。

商品特性

集成 BJT，适用于 5W 及 5W 以下隔离方案
输出线损补偿技术
自供电，优化系统成本
输出短路保护功能
待机功耗 75mW
VCC 欠压保护功能
内置 FB 下偏电阻
过温保护
内置高精度的固定峰值电流，恒流精度高
封装形式：SOP - 7

应用领域

适配器、充电器
LED 驱动电源
线性电源和 RCC 开关电源升级换代
其它辅助电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	60kHz
	输出电流	1A
	晶体管耐压	850V

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	工作模式	DCM
	反馈方式	原边反馈
