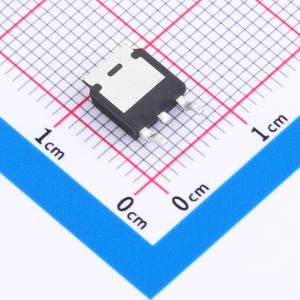

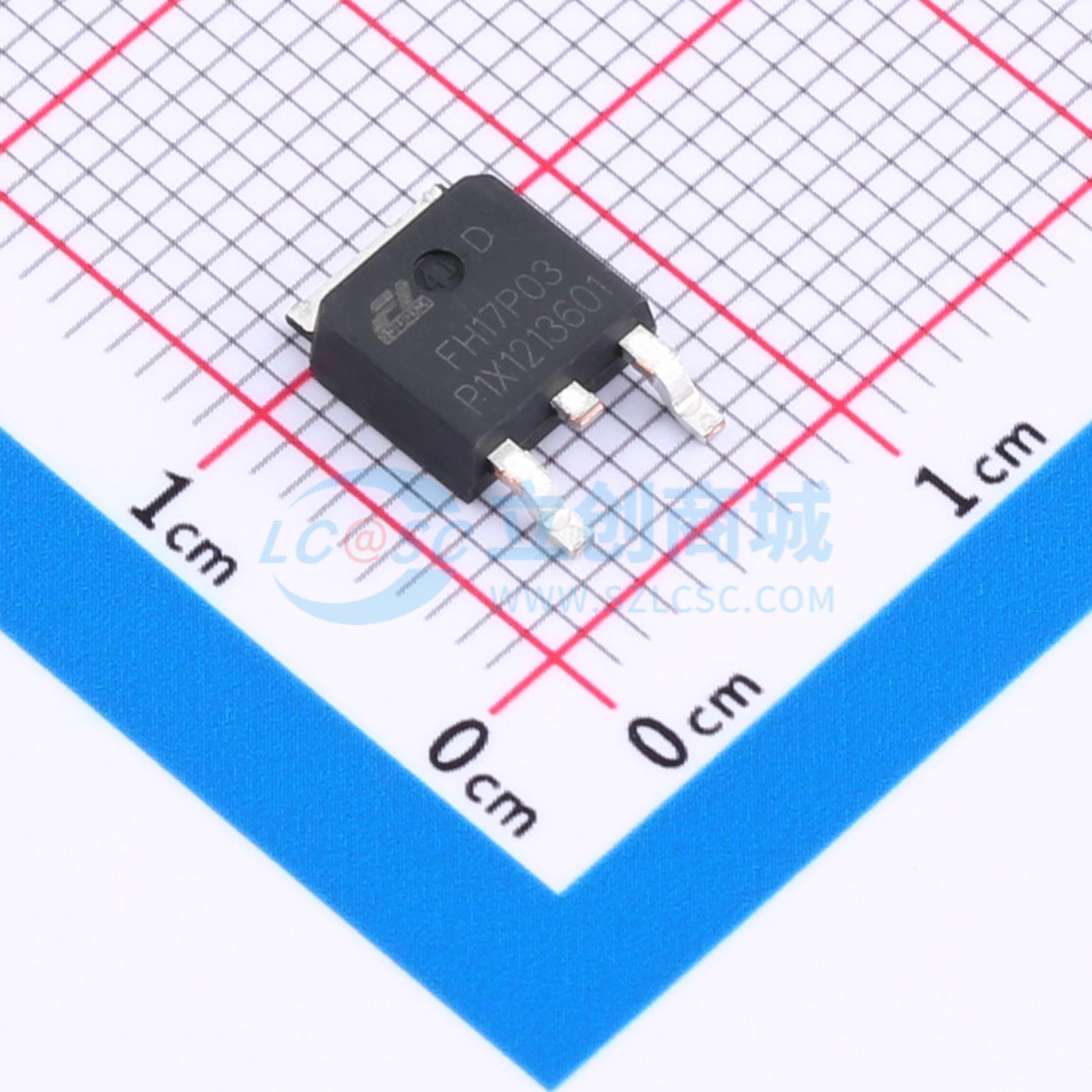

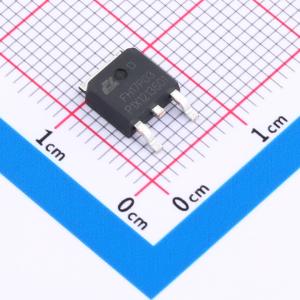

FH17P03D
30V P沟道MOSFET,电流:70A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的功率创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。为设计人员提供了一种极其高效的器件，可用于广泛的功率应用。TO-252 封装广泛应用于所有使用红外回流技术的商业-工业表面贴装应用，由于连接电阻低，适用于大电流应用。通孔版本适用于薄型应用。
- 品牌名称
- 鑫飞宏
- 商品型号
- FH17P03D
- 商品编号
- C2929034
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.447克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 15mΩ@4.5V | |
| 耗散功率(Pd) | 54.3W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70nC | |
| 输入电容(Ciss) | 5.6nF | |
| 反向传输电容(Crss) | 495pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 520pF |
商品概述
这些N沟道增强型功率场效应晶体管采用沟槽双扩散金属氧化物半导体场效应晶体管（DMOST）技术。这项先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
商品特性
- VDSS = 30 V，ID = 85 A
- RDS(ON) = 3.7 mΩ（典型值）@ VGS = 10 V
- RDS(ON) = 5.9 mΩ（典型值）@ VGS = 4.5 V
- 改善了dv/dt能力
- 快速开关
- 100%保证EAS
- 提供环保型器件
应用领域
- 电机驱动器-不间断电源(UPS)-DC-DC转换器
