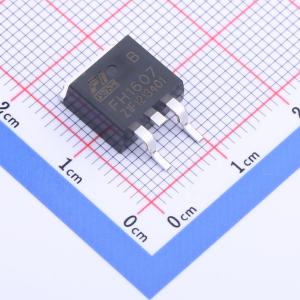

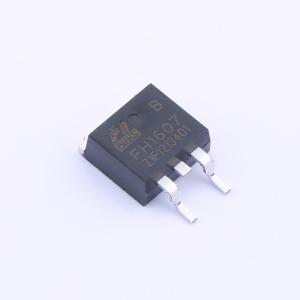

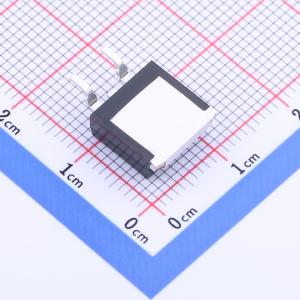

FH1607B
1个N沟道 耐压:68V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：68V/80A。 RDS(ON) = 6.8mΩ (典型值) @ VDS = 10V。 100%雪崩测试。 可靠耐用。应用：开关应用。 逆变器系统的电源管理
- 品牌名称
- 鑫飞宏
- 商品型号
- FH1607B
- 商品编号
- C2929042
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 68V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7.8mΩ@10V | |
| 耗散功率(Pd) | 115W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 84nC@10V | |
| 输入电容(Ciss) | 3.203nF | |
| 反向传输电容(Crss) | 277pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 362pF |
商品概述
FH4812系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种高效器件，可广泛应用于各种电源应用中。 SO-8封装在所有采用红外回流技术的商业-工业表面贴装应用中广受欢迎，适用于电压转换或开关应用。
商品特性
- VDS = 30V，ID = 10A
- RDS(ON) < 11.5 mΩ（最大值）@ VGS = 10 V
- RDS(ON) < 18 mΩ（最大值）@ VGS = 4.5 V
- 驱动要求简单
- 高密度单元设计，实现超低Rdson
- 快速开关性能
- 符合RoHS标准且无卤
- 雪崩电压和电流特性完全表征
