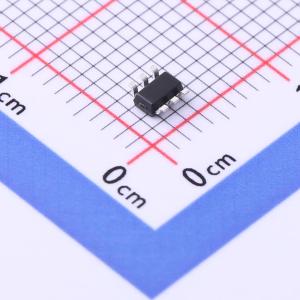

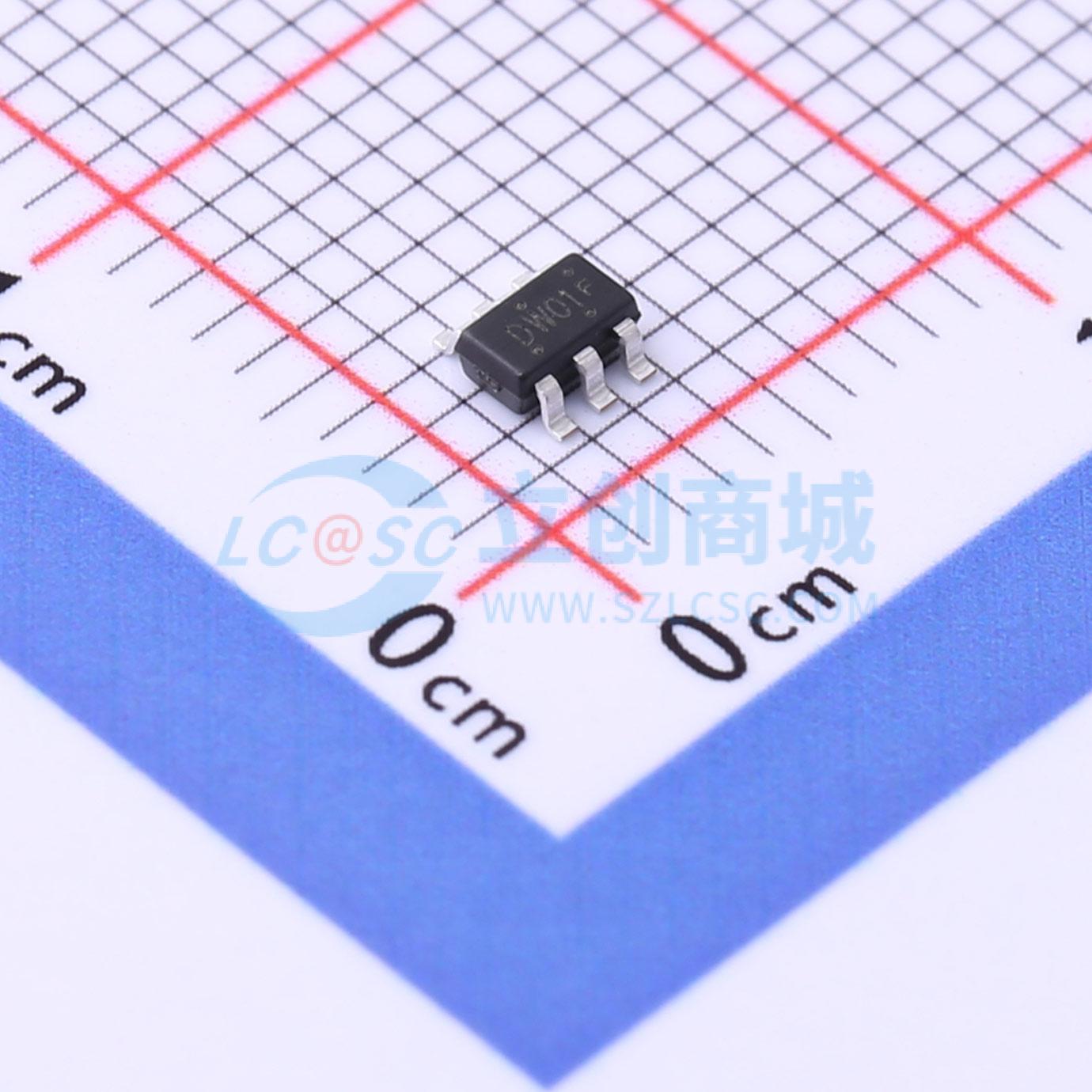

FHDW01A
单节锂电保护芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.28V±50mV,2.4V±75mV
- 品牌名称
- 鑫飞宏
- 商品型号
- FHDW01A
- 商品编号
- C2929050
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~10V | |
| 充电饱和电压 | 4.28V | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 700nA |
商品概述
FHDW01A电路是一款高精度的单节可充电锂电池的过充电和过放电保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。
商品特性
- 单节锂离子或锂聚合物电池的理想保护电路
- 高精度的保护电压（过充/过放）检测
- 在过放电情况下，可选择允许低功耗模式或禁止低功耗模式
- 高精度过电流放电保护检测
- 电池短路保护
- 可选择多种型号的检测电压和延迟时间
- 可选择不同型号0V - 电池充电允许/禁止
- 极少的外围元器件
- 超小型化的SOT23 - 6封装
应用领域
- 锂电池的充电、放电保护电路
- 电话机电池或其它锂电池高精度保护器
