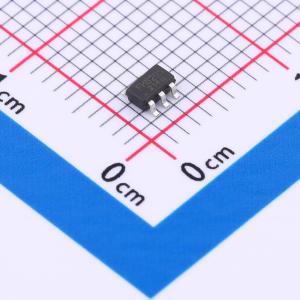

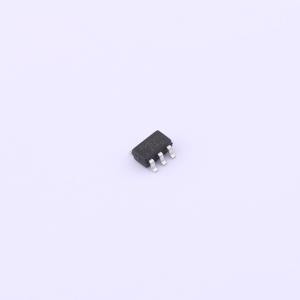

FH8208
单节二合一锂电保护芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.3V±50mV,2.4V±75mV,50mR内阻
- 品牌名称
- 鑫飞宏
- 商品型号
- FH8208
- 商品编号
- C2929068
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.487克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 最大充电电流 | 2.5A | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5uA |
商品概述
FH8208是一款用于锂离子/聚合物电池保护的高度集成解决方案。FH8208内置功率MOSFET、高精度电压检测电路和延时电路。FH8208具备电池应用所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。精确的过充电检测电压可确保安全且充分利用的充电过程。低待机电流在电池储存时消耗极少电量。该器件不仅适用于数字蜂窝电话，还适用于任何需要长电池寿命的其他锂离子和锂聚合物电池供电的信息设备。FH8208仅需少量易于获取的外部元件，采用节省空间的SOT23 - 5封装。
商品特性
- 充电器反接保护
- 电池反接保护
- 过温保护
- 过充电电流保护
- 两步过电流检测：过放电电流、负载短路
- 充电器检测功能
- 0V电池充电功能
- 50mΩ低RSS(ON)内部功率MOSFET
- 内部生成延时时间
- 过充电电流检测功能
- 高精度电压检测
- 低电流消耗：工作模式：典型值3μA，掉电模式：典型值2μA
- 仅需一个外部电容
- 采用SOT23 - 5封装
- -40°C至+85°C温度范围
- 符合RoHS标准且无铅
应用领域
- 单节锂离子电池组
- 移动电源
- 单节锂聚合物电池组
- 物联网传感器/电子玩具
