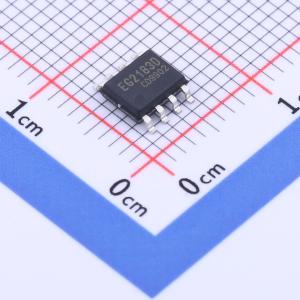

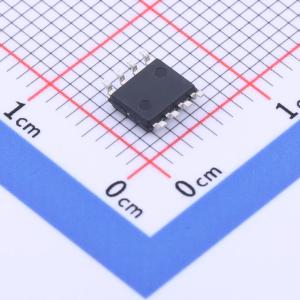

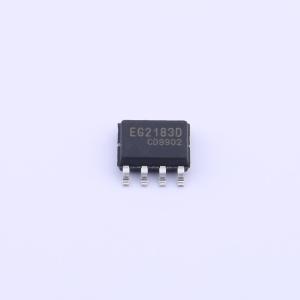

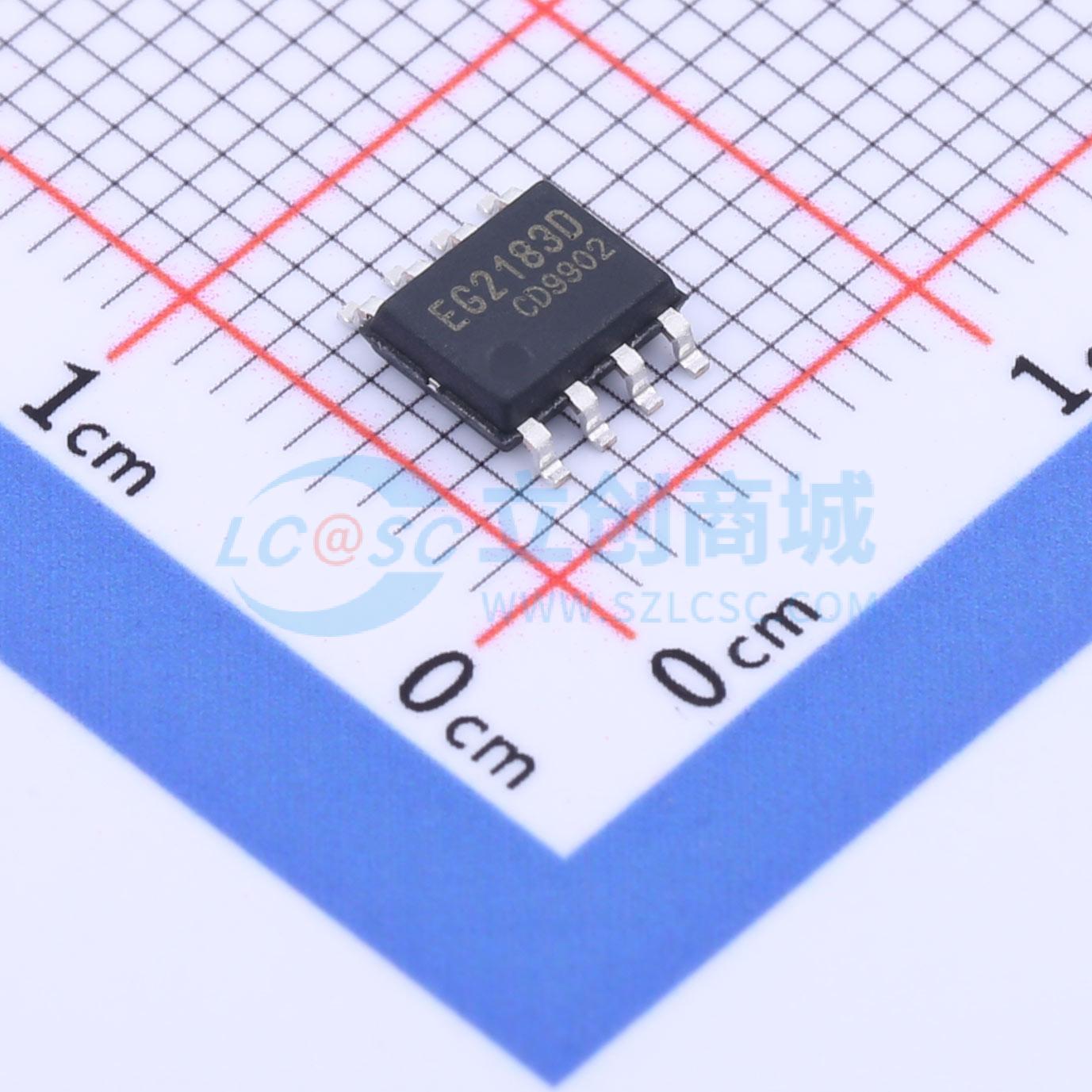

EG2183D

大功率MOS管、IGBT管栅极驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 大功率 MOS 管、IGBT 管栅极驱动芯片
品牌名称: EG(屹晶微)
商品型号: EG2183D
商品编号: C2929093
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

EG2183D是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2183D高端的工作电压可达600V，低端Vcc的电源电压范围宽8V~20V，静态功耗小于300uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个200K下拉电阻，LIN内建了上拉5V高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10+/- 2/2.5A，采用SOP8封装。

商品特性

高端悬浮自举电源设计，耐压可达600V
适应5V、3.3V输入电压
最高频率支持500KHZ
低端VCC电压范围8V - 20V
输出电流能力10+/- 2A/2.5A
内建死区控制电路
自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN输入通道高电平有效，控制高端HO输出
LIN输入通道低电平有效，控制低端LO输出
外围器件少
封装形式：SOP8无铅无卤符合ROHS标准

应用领域

移动电源高压快充
开关电源
电动车控制器
变频水泵控制器
600V降压型开关电源
无刷电机驱动器
高压Class - D类功放

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	2.5A
	拉电流(IOH)	2A

	属性	参数值
	工作电压	8V~20V
	上升时间(tr)	120ns
	下降时间(tf)	80ns
	工作温度	-45℃~+125℃
	输入低电平(VIL)	-300mV~1V
	静态电流(Iq)	300uA
