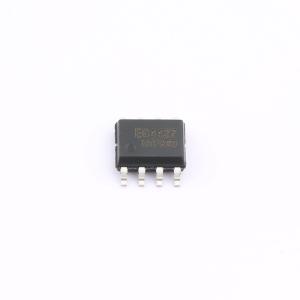

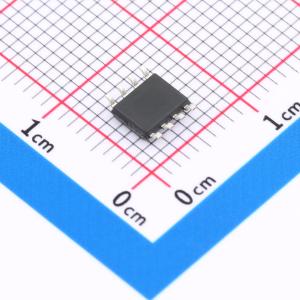

温馨提醒：图片仅供参考，商品以实物为准

EG4427

带SD功能双路驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带 SD 功能双路驱动芯片
品牌名称: EG(屹晶微)
商品型号: EG4427
商品编号: C2929102
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

EG4427是一款高性价比、带SD功能的双路独立驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路、输出驱动电路，用于电机控制器、电源、变压器中的驱动电路。 EG4427的电源电压范围宽3V~20V，静态功耗小于1uA。该芯片输入通道INA以及INB各内建了一个100K下拉电阻；SD内建了一个100K下拉电阻，在SD输入悬空时，不影响OUTA与OUTB的输出；输出电流能力10+1 - 1.5/1.5A；采用SOP8封装。

商品特性

适应5V、3.3V输入电压
VCC电压范围3V - 20V
输出电流能力10 + 1.5A/1.5A
输入输出延时短
SD输入通道高电平有效，关闭HO、LO输出
外围器件少
静态电流小于1uA，非常适合电池场合
封装形式：SOP8

应用领域

移动电源
变频水泵控制器电源
无线充电驱动器
电机驱动器
驱动变压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	3V~20V

	属性	参数值
	上升时间(tr)	40ns
	下降时间(tf)	20ns
	工作温度	-45℃~+125℃
	输入低电平(VIL)	1V
	静态电流(Iq)	1uA
