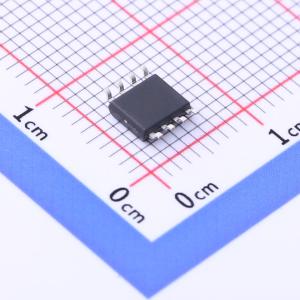

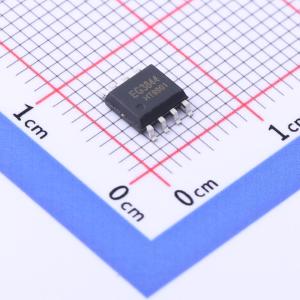

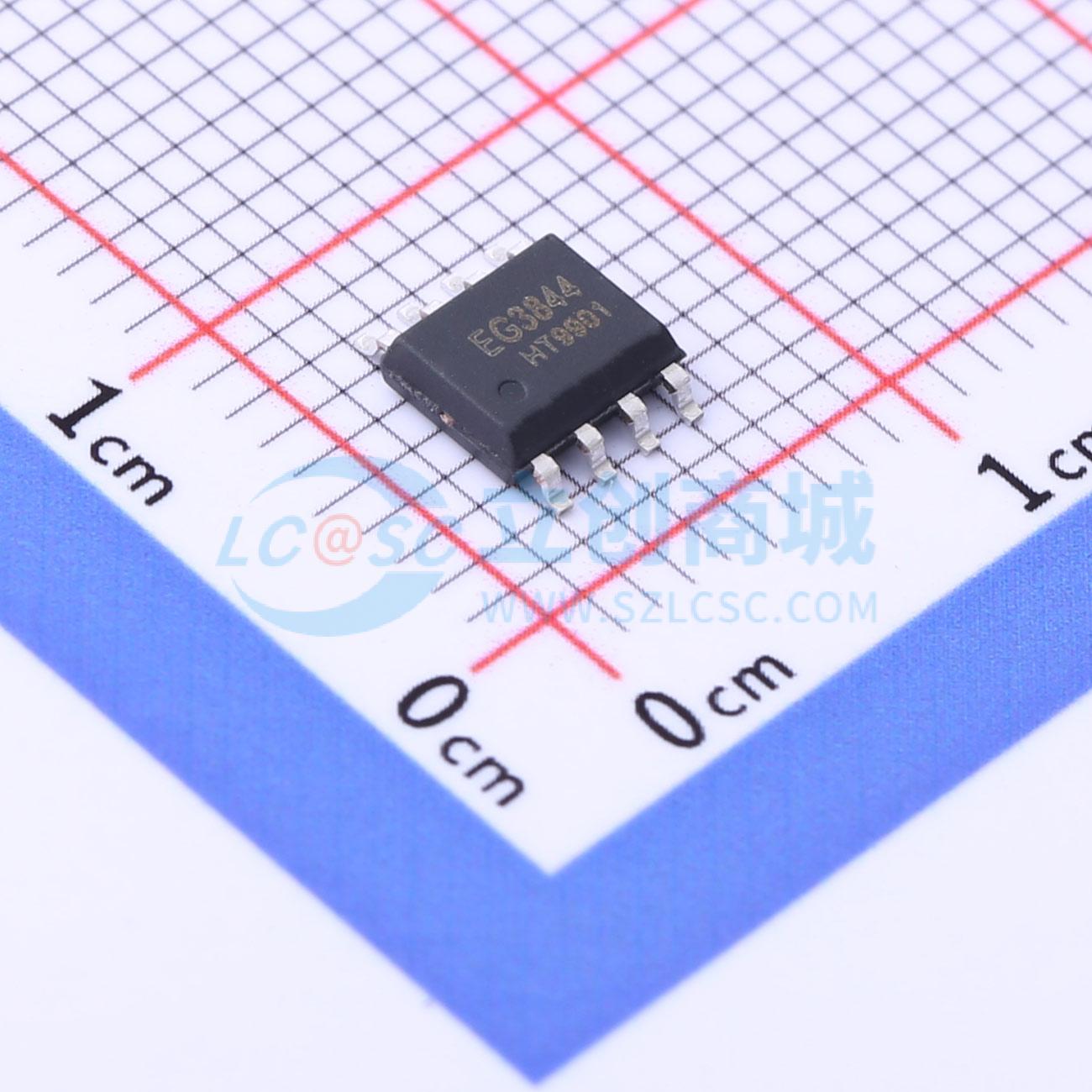

EG3844

高性能电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能电流模式 PWM 控制器
品牌名称: EG(屹晶微)
商品型号: EG3844
商品编号: C2929099
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

	属性	参数值
	拓扑结构	反激式；正激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-45℃~+125℃

商品概述

EG3844 是一款高性价比电流模式 PWM 控制器，适合于中、大等功率反激电源方案以及正激电源方案。 EG3844 内置抖频功能，具有优良的 EMI 特性。芯片采用绿色节能模式和打嗝模式控制轻负载和零负载。 EG3844 内置有完备的保护功能：VCC 欠压保护（UVLO）、VCC 过压保护（VOP）、逐周期电流限制、过载保护、过热保护、软启动等。

商品特性

优良的 EMI 特性
外围器件少
光耦开路保护
最大占空比 50%
电流模式控制
外置电阻可设 PWM 频率
绿色模式和打嗝模式控制
逐周期电流限制
内置前沿消隐
内置斜坡补偿
低启动电流
封装形式 SOP8、DIP8

应用领域

铅酸电池充电器
锂电池充电器
适配器电机驱动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	60kHz~70kHz
	最大占空比	50%
