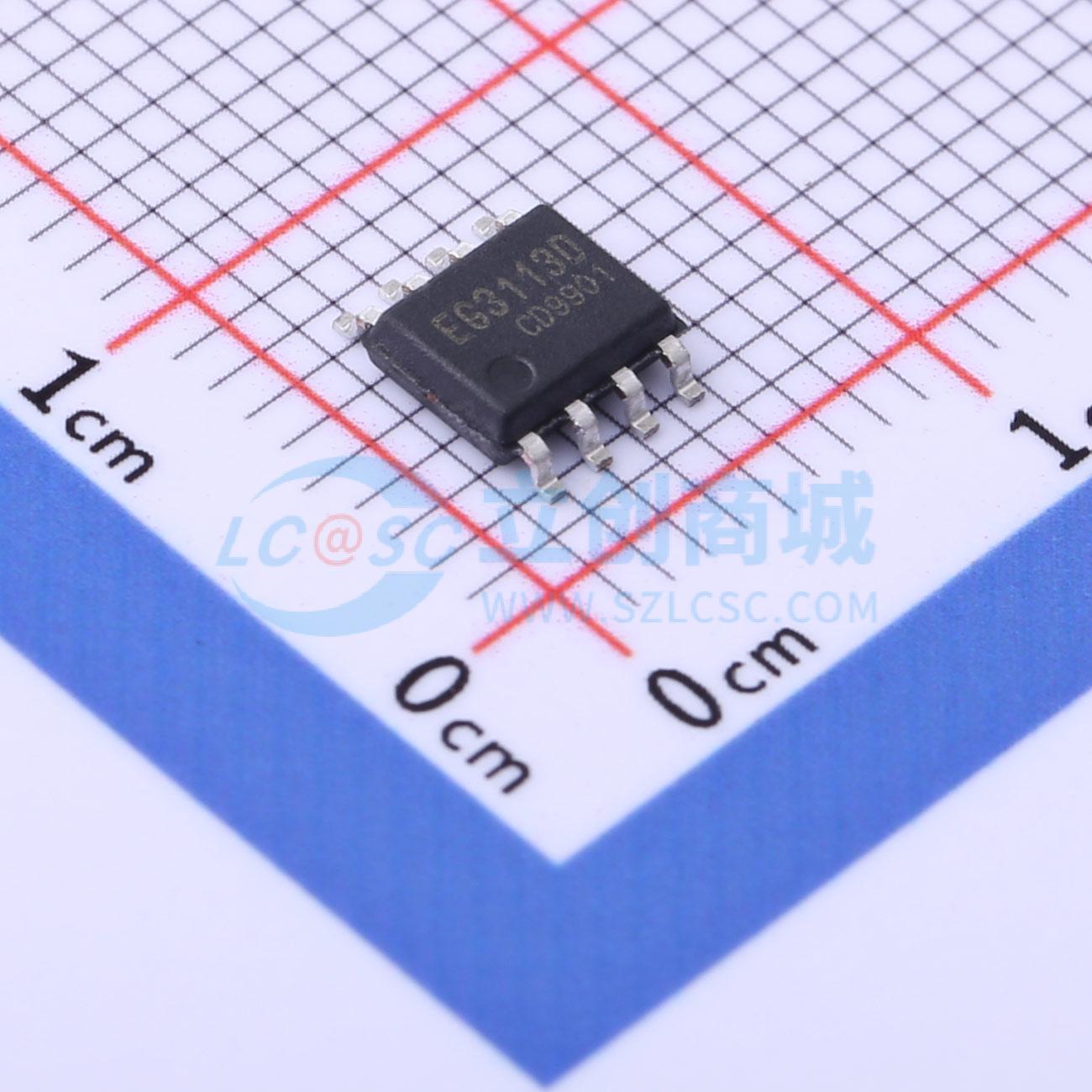

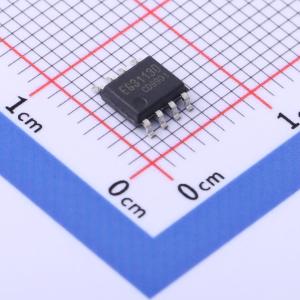

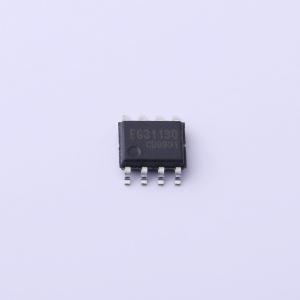

温馨提醒：图片仅供参考，商品以实物为准

EG3113D

大功率MOS管、IGBT管栅极驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。高端的工作电压可达600V，低端Vcc的电源电压范围宽8V～20V，静态电流约300uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个200K下拉电阻，LIN内建了上拉5V高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力IO+/- 2/2.5A，采用SOP8封装。
品牌名称: EG(屹晶微)
商品型号: EG3113D
商品编号: C2929097
商品封装: SOP-8-4.2mm
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

EG3113D是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG3113D高端的工作电压可达600V，低端Vcc的电源电压范围宽8V~20V，静态电流约300uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个200K下拉电阻，LIN内建了上拉5V高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力|0+/- 2/2.5A，采用SOP8封装。

商品特性

高端悬浮自举电源设计，耐压可达600V
适应5V、3.3V输入电压
最高频率支持500KHZ
低端VCC电压范围8V - 20V
输出电流能力10+1 - 2A/2.5A
内建死区控制电路
自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN输入通道高电平有效，控制高端HO输出；LIN输入通道低电平有效，控制低端LO输出
外围器件少
封装形式：SOP - 8无铅无卤符合RHOS标准

应用领域

移动电源高压快充开关电源
电动车控制器
变频水泵控制器
600V降压型开关电源
无刷电机驱动器
高压Class - D类功放

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET；IGBT
	灌电流(IOL)	2.5A
	拉电流(IOH)	2A
	工作电压	8V~20V
	上升时间(tr)	120ns

	属性	参数值
	下降时间(tf)	80ns
	工作温度	-45℃~+125℃
	输入高电平(VIH)	2.5V
	输入低电平(VIL)	1V
	静态电流(Iq)	300uA
