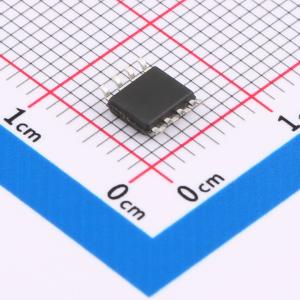

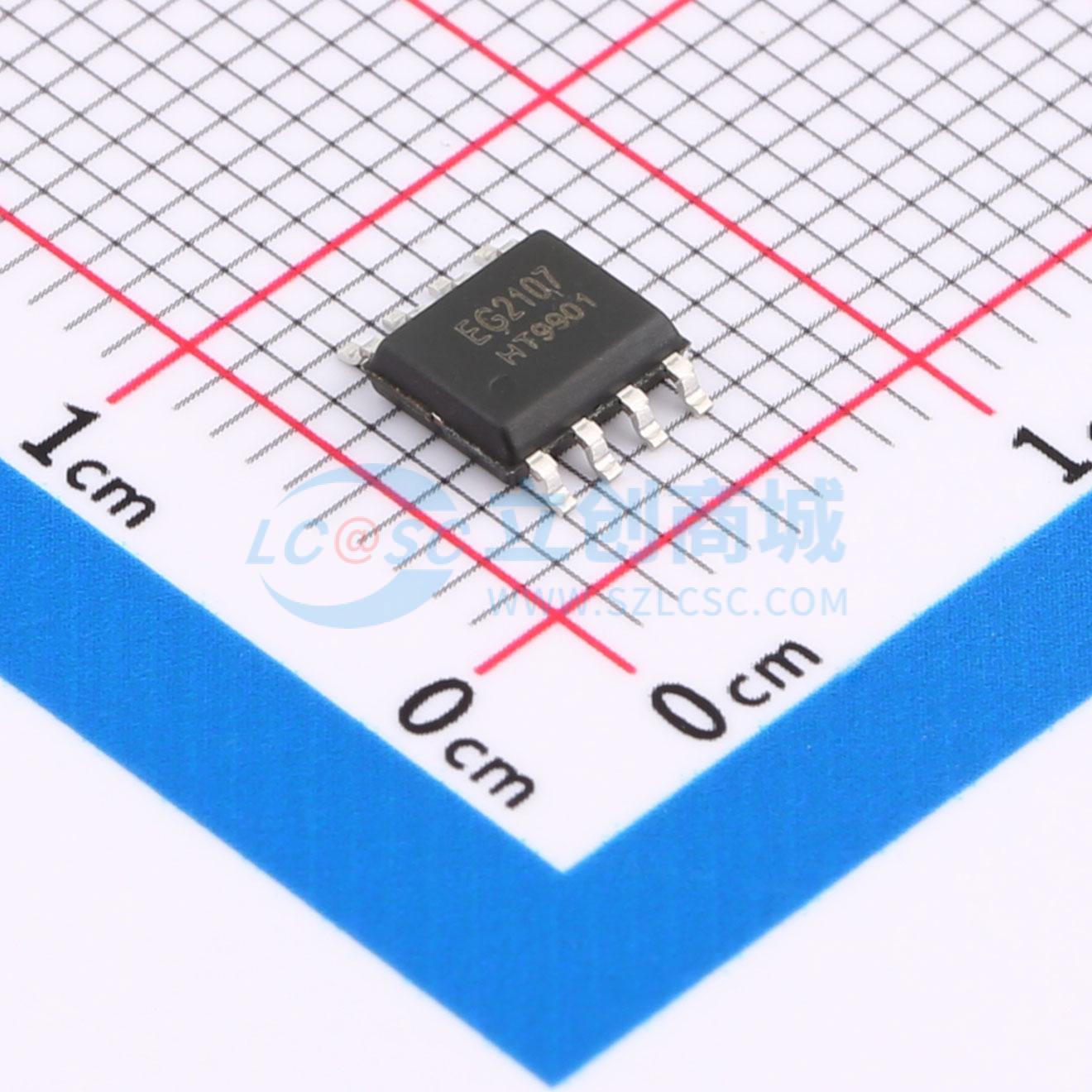

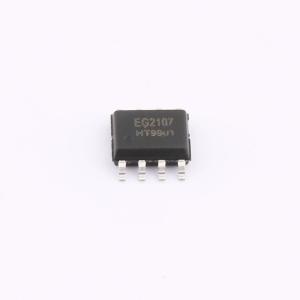

EG2107
带过流保护功能半桥驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带过流保护功能半桥驱动芯片
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2107
- 商品编号
- C2929088
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.3A | |
| 拉电流(IOH) | 800mA | |
| 工作电压 | 8V~20V | |
| 上升时间(tr) | 400ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 150ns | |
| 传播延迟 tpLH | 520ns | |
| 传播延迟 tpHL | 220ns | |
| 特性 | 过流保护(OCP) | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 1V | |
| 静态电流(Iq) | 260uA |
商品概述
EG2107是一款高性价比带CS逐周保护功能半桥驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时间控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2107高端的工作电压可达500V，低端Vcc的电源电压范围宽8V~20V，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道IN内建了250K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10+1-0.8/1.3A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达500V
- 适应5V、3.3V输入电压
- 最高频率支持500KHZ
- VCC和VB端欠压关断输出
- 输出电流能力|O+/-0.8A/1.3A|
- 内建死区控制电路CS逐周保护功能，高电平关闭HO、LO输出
- 外围器件少
- 封装形式：SOP8无铅无卤符合ROHS标准
应用领域
- LED电源
- 变频水泵控制器
- 500V降压型开关电源
- 电动车控制器
- 无刷电机驱动器
- 高压Class-D类功放
