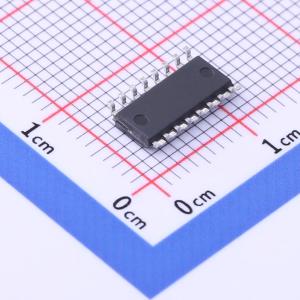

EG1162
高压大电流降压型开关电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG1162是一款高压大电流降压型同步整流DC-DC电源管理芯片,内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能,非常适合大电流场合应用,尤其5V输出场合。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1162
- 商品编号
- C2929082
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 67kHz | |
| 工作温度 | -45℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
EG1162是一款高压大电流降压型同步整流DC-DC电源管理芯片，内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能，非常适合大电流场合应用，尤其5V输出场合。
商品特性
- 降压同步整流方案，支持高压大电流方案
- 外接一个电容可设置工作频率（0 - 300KHz）
- 2脚EN外部电阻可灵活调整启动、关闭电压
- UVLO欠压锁定功能：Vcc引脚端的开启电压4.6V，Vcc引脚端的关闭电压3.8V
- 逐周限流控制
- 输出短路打嗝保护
- 封装形式：SOP16
应用领域
- LED屏
- 电动自行车转换器
- 高压模拟/数字系统
- 工业控制系统
- 电信电源系统
- 以太网POE
- 便携式移动设备逆变器系统
