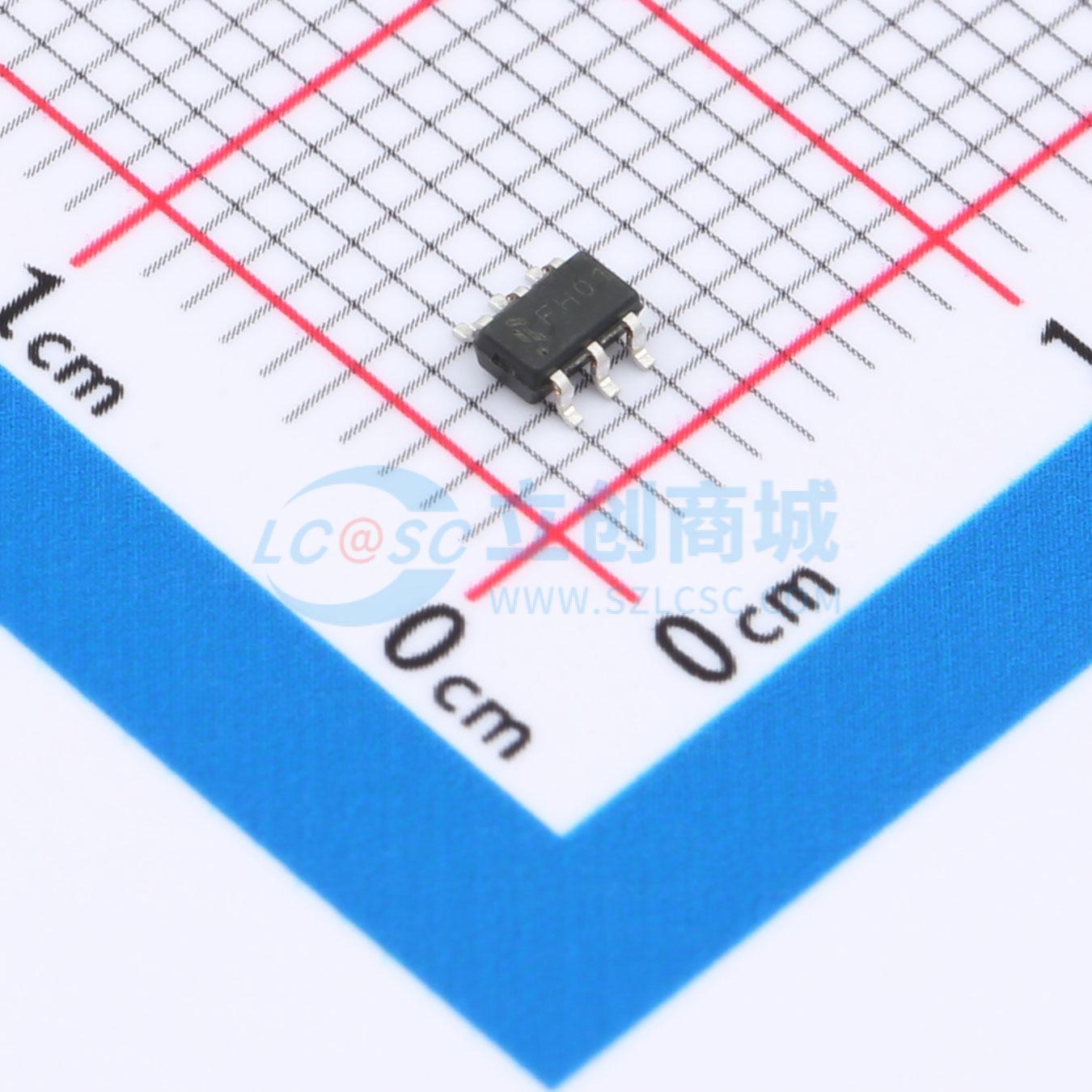

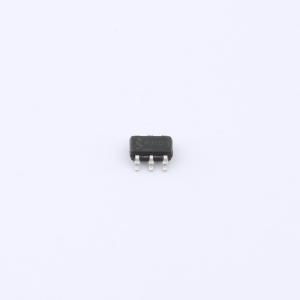

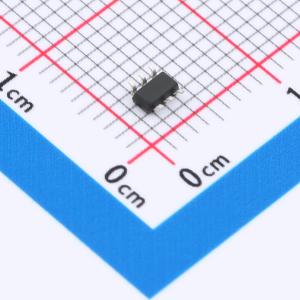

温馨提醒：图片仅供参考，商品以实物为准
FH01
集成RC的高精度锂电池保护电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.3V±50mV,2.5V±75mV
- 品牌名称
- 鑫飞宏
- 商品型号
- FH01
- 商品编号
- C2929048
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~10V | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.5V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 700nA |
商品概述
FH01系列是用于单节可充电锂离子或锂聚合物电池过充和过放的高精度保护IC。它集成了过充、过放、过流放电和电池短路的高精度保护功能。
在正常情况下，当VDD处于过充保护阈值（Voc）和过放保护阈值（VoD）之间，且VM的检测电压处于充电器检测电压（VCHG）和过流放电电压（VEDI）之间时，COUT和DOUT输出高电平，导通N沟道MOSFET充电控制器Q1和N沟道MOSFET放电控制器Q2。这样，电池可以通过充电器充电，并通过负载放电。
FH01系列通过检测VDD和VM的电压实现过充和过放保护。当充电或放电过程中出现异常情况时，COUT和DOUT的输出均从高电平变为低电平，通过关断Q1/Q2来停止充电或放电。
所有保护功能都可以在相应条件下解除。当满足恢复条件时，COUT/DOUT的输出从低电平变为高电平，导通Q1/Q2以实现充电/放电。
FH01为每个保护和解除保护功能设置了内部延迟时间。直到相应条件达到延迟时间，才会进入保护或解除保护状态。如果保护或解除保护条件在相应延迟时间内消失，则不会进入保护或解除保护状态。
商品特性
- 适用于单节锂离子或锂聚合物电池的理想保护电路
- 高精度保护电压阈值（过充/过放）
- 允许或禁止低功耗模式
- 高精度过放保护电流阈值
- 电池短路保护
- 多种检测电压和延时选项
- 禁止对0V电池充电
- 内部集成RC，仅需一个外部元件——双MOSFET
- 小型SOT23 - 6封装
应用领域
- 锂离子或锂聚合物电池充放电保护电路
- 手机电池高精度保护器及其他任何锂离子或锂聚合物电池保护器
