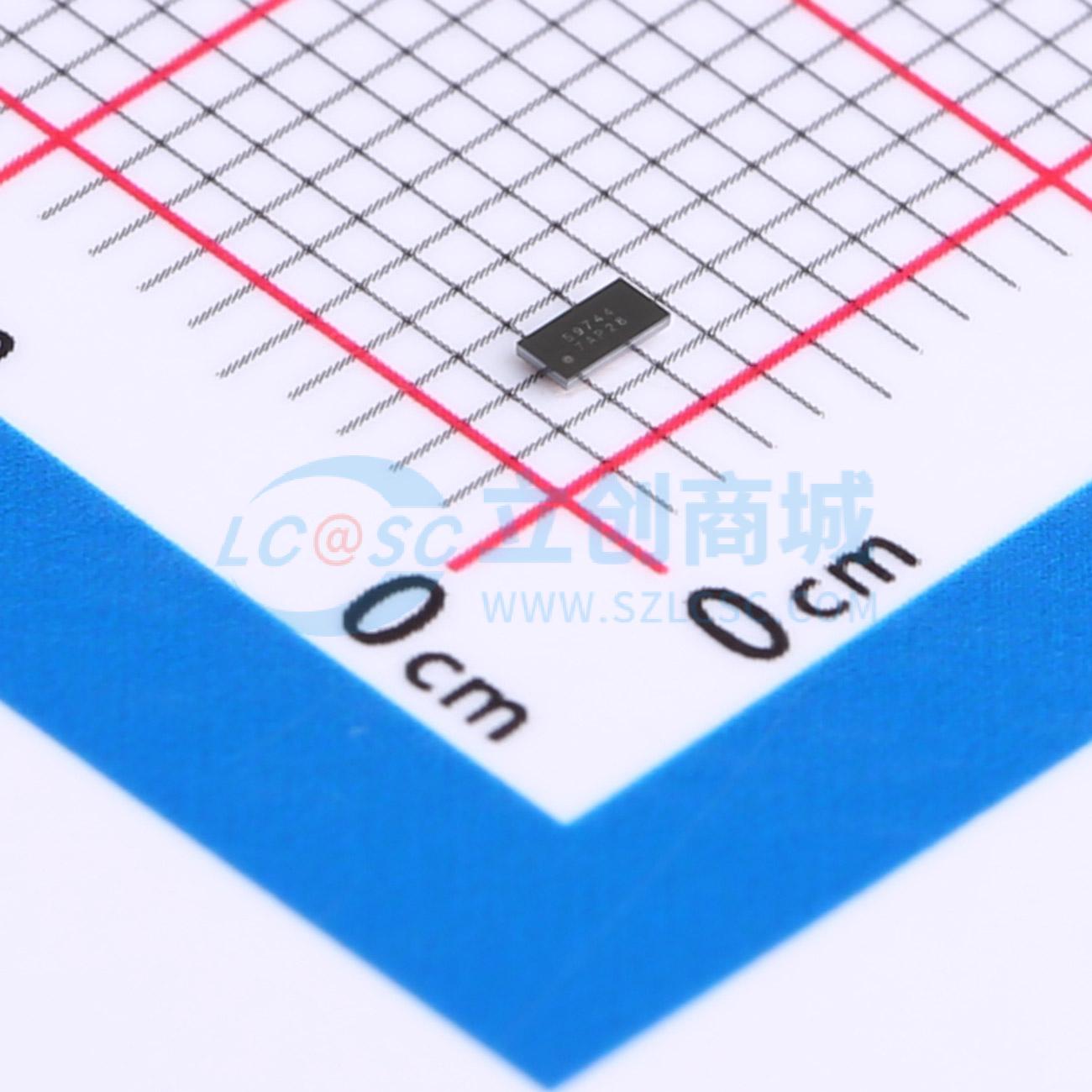

NCP59744FCTCADJT2G

ADJ 输入5.5V 输出0.8V~3.6V 3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低泄漏高PSRR 低噪音
品牌名称: onsemi(安森美)
商品型号: NCP59744FCTCADJT2G
商品编号: C2902055
商品封装: WLCSP-10(1x2.1)
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

NCP59744是一款双轨极低压降稳压器，能够提供超过3.0 A的输出电流，满载电流时的典型压降为75 mV。该器件搭配陶瓷电容和其他低ESR输出电容时性能稳定。该系列包含输出电压低至0.8 V的可调输出电压版本。内部保护功能包括内置热关断和输出限流保护。提供用户可编程软启动和电源正常指示引脚。NCP59744提供DFN10 3x3、QFN20 5x5和WLCSP10封装。

商品特性

输出电流超过3.0 A
全电压和负载范围内典型精度为0.25%
输入电压范围：0.8 V至5.5 V
偏置电压范围：2.2 V至5.5 V
输出电压范围：0.8 V至3.6 V
3 A电流时压降为75 mV
可编程软启动
开漏电源正常指示输出
出色的瞬态响应
限流和热关断保护
这些器件无铅且符合RoHS标准

应用领域

电信和工业设备负载点稳压
FPGA、DSP和逻辑电源
开关电源后级稳压
有特定启动时间或时序要求的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	3A
	电源纹波抑制比(PSRR)	72dB@(1kHz)

	属性	参数值
	压差	140mV@(3A)
	静态电流(Iq)	-
	特性	过流保护；PG脚；过热保护；软启动；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
