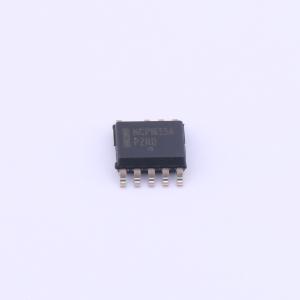

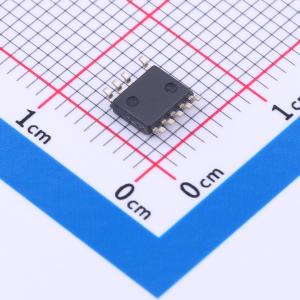

温馨提醒：图片仅供参考，商品以实物为准
NCP1655ADR2G
紧凑型稳健多模式预转换器功率因数控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1655是一款创新的多模式功率因数控制器。该电路会根据开关周期时长自然地从一种工作模式转换到另一种工作模式，从而在输入电压/负载范围内实现效率优化。在极轻负载条件下，电路可进入软跳周期模式以将损耗降至最低。该电路采用SO - 9封装，还集成了构建稳健紧凑的PFC级所需的特性，仅需少量外部元件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1655ADR2G
- 商品编号
- C2902065
- 商品封装
- SOIC-9-150mil
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9.5V~35V | |
| 开关频率 | 65kHz~130kHz | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM | |
| 反馈方式 | 原边反馈 |
商品概述
NCP1655是一款创新的多模式功率因数控制器。该电路会根据开关周期时长自然地从一种工作模式转换到另一种工作模式，从而在输入电压/负载范围内实现效率优化。在极轻负载条件下，电路可进入软跳周期模式以将损耗降至最低。该电路采用SO - 9封装，还集成了构建稳健紧凑的PFC级所需的特性，仅需少量外部元件。
商品特性
- 多模式运行，可在输入电压/负载范围内实现优化运行：
- 重载条件下的连续导通模式（CCM）
- 中轻载条件下的频率钳位临界导通模式（FCCrM）
- FCCrM：当临界导通模式开关频率低于130 kHz时为临界导通模式（CrM），否则在130 kHz时为不连续导通模式（DCM）
- 轻载条件下降低DCM频率
- 强制最小DCM频率高于25 kHz
- FCCrM中的谷底导通
- 极轻负载条件下的软跳周期模式
- 严格控制开关频率在25 kHz至130 kHz之间
- VS高压输入电压感应引脚：减少外部元件数量，将泄漏电流降至最低，符合最严苛的待机规范（400 V时<30 μA）
- 调节环路内部补偿
- 快速输入电压/负载瞬态补偿（动态响应增强器）
- 宽VCC工作范围（9.5 V至35 V）
- 输入电压范围检测
- pfcOK信号，用于启用/禁用下游转换器
- 抖动功能，便于进行EMI滤波
- 软过压和快速过压保护
- 欠压检测
- 两级过流检测
- 大电容欠压检测
- 热关断
应用领域
- 电脑电源
- 所有需要功率因数校正的离线电器
