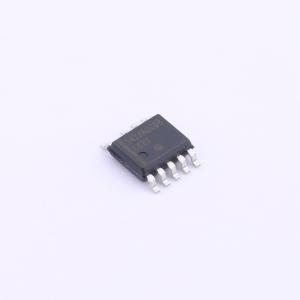

NCP1343AMDCDBD1R2G

NCP1343是一款高度集成的准谐振反激式控制器，适用于设计高性能离线式电源转换器。 NCP1343具备专利的谷底锁定电路，可确保稳定的谷底开关。该系统可工作至第6个谷底，并转换至频率折返模式以降低开关损耗。随着负载进一步降低，NCP1343进入静音跳跃模式，在输送功率的同时将声学噪声降至最低。 此外，NCP1343集成了功率偏移模式（PEM），可在需要高瞬态负载能力的设计中减小变压器尺寸。如果不需要瞬态负载能力，NCP1342可提供相同的性能和特性，但不具备PEM。 为确保高频设计在轻载时的性能，NCP1343采用了带最小峰值电流调制的快速频率折返技术，可快速降低开关频率。为确保转换器的耐用性，NCP1343具备多项关键保护特性，如内部欠压检测、无论输入电压如何都能实现恒定最大输出功率的无损耗过功率保护（OPP），以及通过专用引脚实现的锁存过压和支持NTC的过温保护。 NCP1343采用电流模式架构实现准谐振反激式转换器，其中关断事件由峰值电流决定。在对元件数量少和成本效益要求较高的应用中，这款IC是理想之选，尤其适用于交直流适配器、开放式电源等。NCP1343集成了现代电源设计通常所需的所有必要组件，并进行了多项改进，如无损耗过功率保护（OPP）、欠压保护和频率降低管理，可在整个功率范围内实现优化效率。

• 集成带欠压检测的高压启动电路
• VCC电压范围宽，为9 V至28 V
• 28 V VCC过压保护
• 针对绕组短路或饱和检测的异常过流故障保护
• 内部温度关断
• 带谷底锁定的谷底开关操作，实现无噪声运行
• 带25 kHz最小频率钳位的频率折返，提高轻载效率
• 轻载时可快速降低开关频率的快速频率折返
• 带静音跳跃技术的跳跃模式，轻载时实现最佳性能
• 最小化电流消耗，空载功率低于30 mW
• 频率抖动，降低电磁干扰
• 基于锁存或自动恢复定时器的过载保护
• 可调过功率保护（OPP）
• 可调最大频率钳位
• 功率偏移模式（PEM）下的连续导通模式（CCM）运行
• 严重故障条件下的故障引脚，支持NTC实现过温保护
