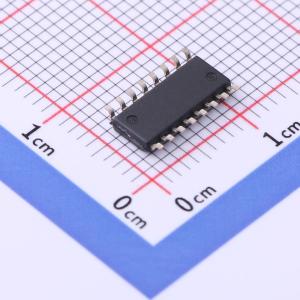

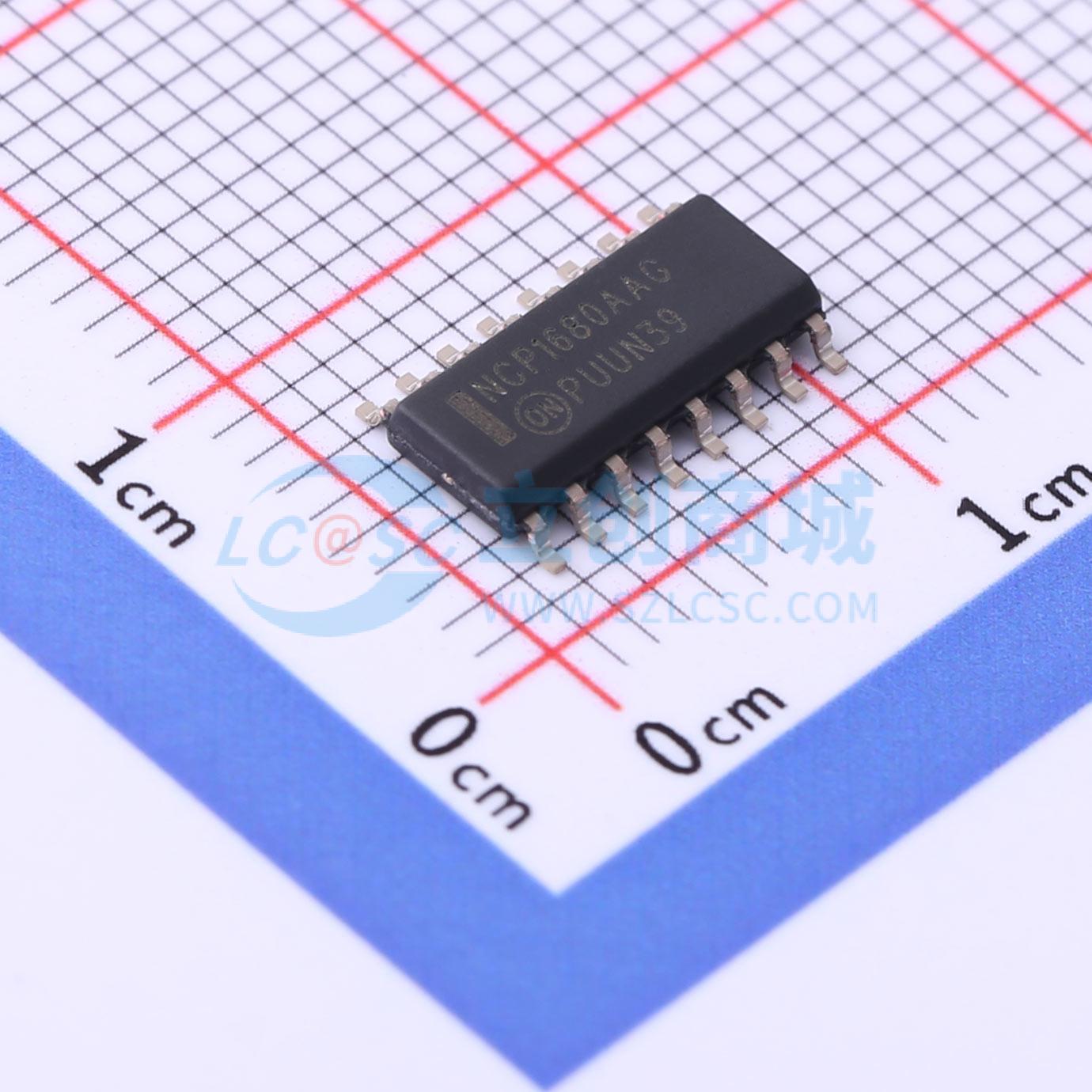

温馨提醒：图片仅供参考，商品以实物为准
NCP1680AAD1R2G
NCP1680AAD1R2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1680是一个CrM PFC控制器IC，用于驱动无桥图腾柱PFC拓扑结构。无桥图腾柱PFC是一种功率因数校正结构，包括一个以PWM开关频率驱动的快速开关桥臂和一个以AC线频率工作的第二桥臂。这种拓扑结构消除了传统PFC电路输入端存在的二极管桥，使功率级的效率得到显著提高。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1680AAD1R2G
- 商品编号
- C2902221
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM；DCM |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 100mA | |
| 灌电流(IOL) | 100mA | |
| 开关频率 | 130kHz |
商品概述
NCP1680是一款CRM PFC控制器IC，旨在驱动无桥图腾柱PFC拓扑。无桥图腾柱PFC是一种功率因数校正架构，由一个以PWM开关频率驱动的快速开关支路和一个以交流线路频率运行的第二条支路组成。这种拓扑消除了传统PFC电路输入处的二极管桥，显著提高了功率级效率。
商品特性
- 图腾柱PFC拓扑消除输入二极管桥
- 临界导通模式（CRM）运行
- 轻载条件下谷底导通的不连续导通模式（DCM）
- DCM下的频率折返，最低频率为25 kHz
- 极轻载条件下的跳周期模式
- 专有电流检测方案
- 数字电压环补偿
- 交流线路监测电路和交流相位检测
- 所有运行模式下接近单位功率因数
- PFC正常指示
应用领域
- 功率因数校正
- 离线电源
- 工业电源
- 电信5G电源
- 网络电源
- 游戏机电源
- 超高清电视电源
