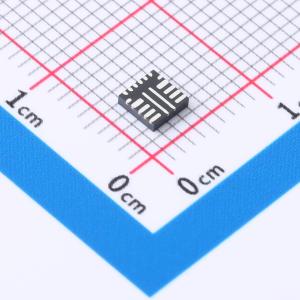

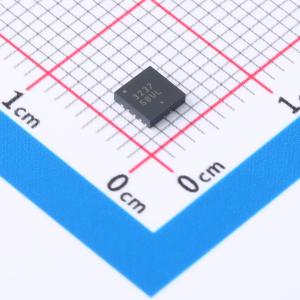

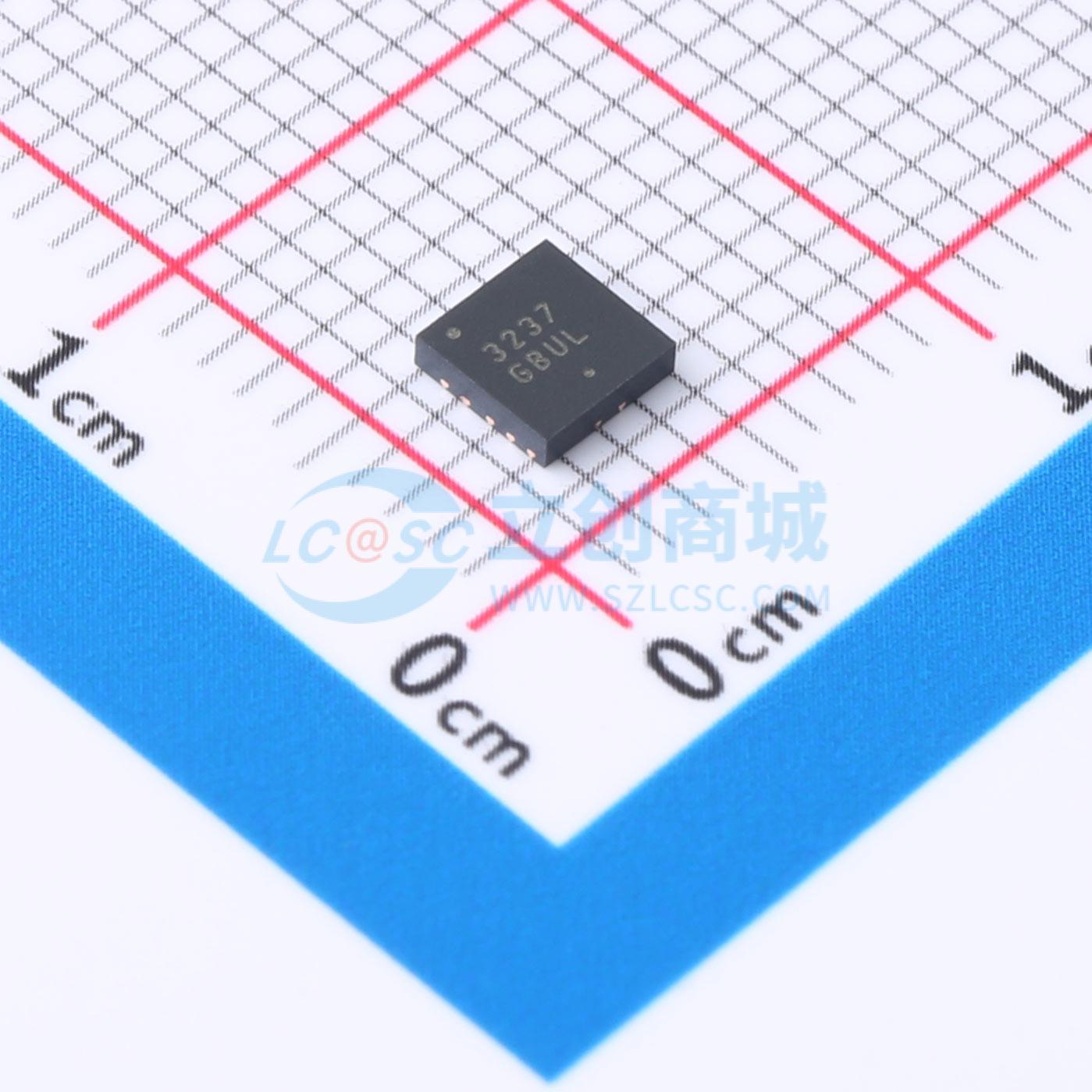

NCP3237MNTXG

集成MOSFET的单相同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP3237是一款单相同步降压转换器,集成MOSFET,提供高效且紧凑的电源管理解决方案。该器件能够提供高达8A的输出电流,支持0.6V到12V的输出电压范围,适用于噪声敏感系统。
品牌名称: onsemi(安森美)
商品型号: NCP3237MNTXG
商品编号: C2902223
商品封装: VQFN-18(3.5x3.5)
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

NCP3237是一款单相同步降压转换器，集成了功率MOSFET，可提供高效、小尺寸的电源管理解决方案。该器件能够在0.6 V至12 V（最高为输入电压VIN的80%）的宽输出电压范围内提供高达8 A的输出电流。NCP3237提供了一种固定频率调节器，非常适合对噪声敏感的系统。 NCP3237是一款单相同步降压转换器，集成了两个N沟道功率MOSFET，可提供高效、小尺寸的电源管理解决方案。该器件能够在0.6 V至0.8×VIN且不高于12 V的宽输出电压范围内提供高达8 A的输出电流。其输入电压范围为4.5 V至16 V。 NCP3237的特性包括：可通过电阻调节频率输入，以优化输出滤波器尺寸；具备使能和电源正常指示功能，用于电源排序；在上电初始阶段具备内部软启动功能。这些器件能够在预偏置输出条件下安全启动，并具备多种保护功能，包括逐周期高端和低端过流限制。

商品特性

输入电压VIN = 4.5 V ~ 16 V
输出电压变化范围ΔVOUT = 0.6 V ~ 0.80 * VIN，最高可达12 V
集成功率MOSFET
最高8 A输出电流
集成5 V低压差线性稳压器（LDO）
可编程开关频率范围为300 kHz至1.2 MHz
强制连续导通模式（CCM）
高端和低端过流保护（OCP）均有效
打嗝式过流保护
打嗝式过压和欠压保护
可恢复的热关断保护
3.5 mm × 3.5 mm，FCQFN18封装
在预偏置输出电压下可安全启动
该器件为无铅器件

应用领域

基站无线电单元
负载点
电信和网络
服务器和存储系统

数据手册PDF

放大查看下载PDF

优惠活动

6.7折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.7V~16V
	输出电压	600mV~12.8V
	输出电流	8A
	开关频率	1.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	6.1mA
	开关管(内置/外置)	内置
	输出类型	可调
