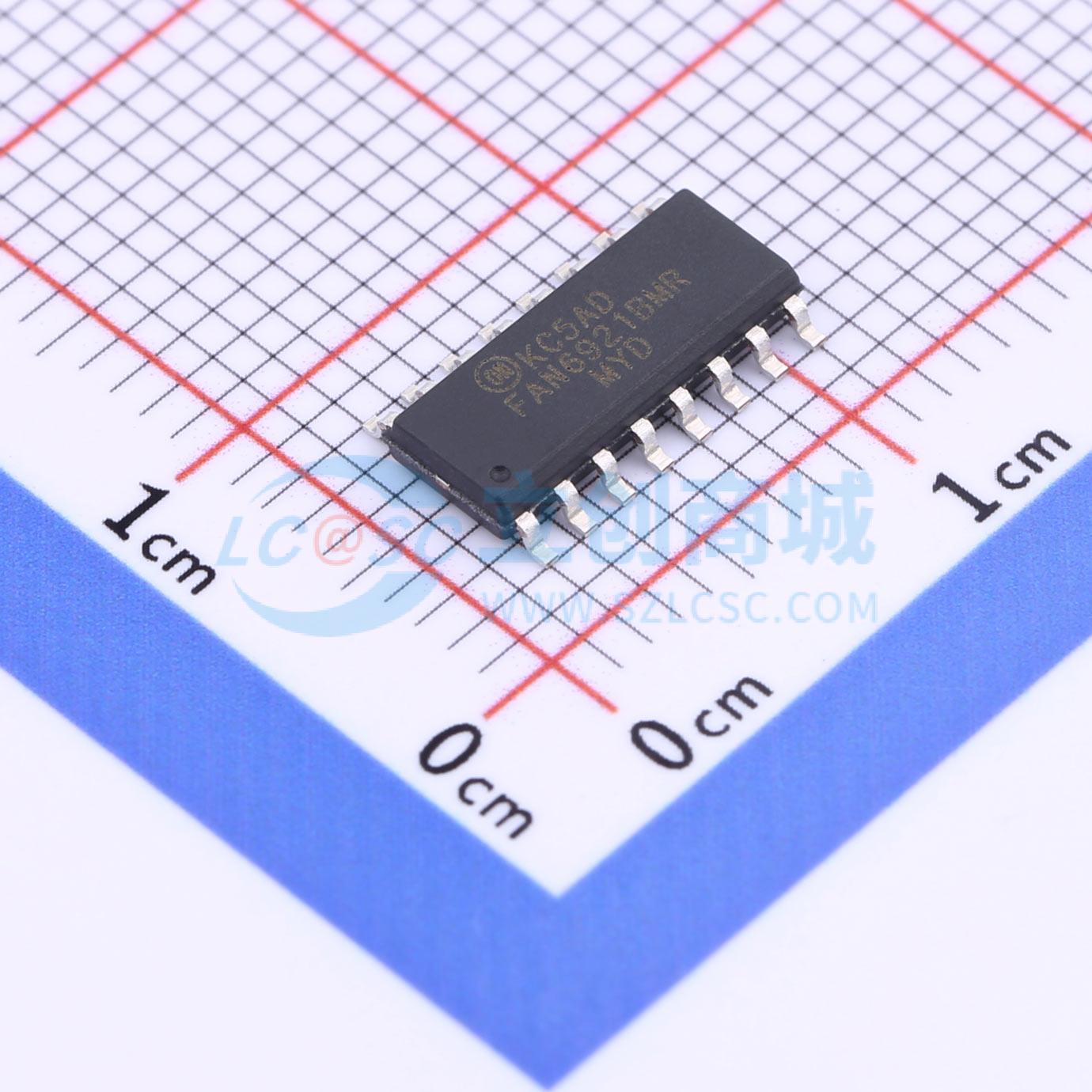

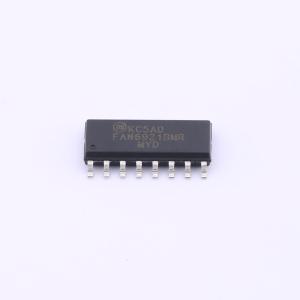

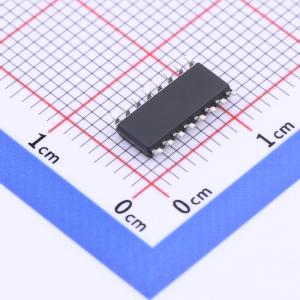

温馨提醒：图片仅供参考，商品以实物为准
FAN6921BMRMY
8.5V~25V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高度集成的FAN6921BMR将功率因数校正（PFC）控制器和准谐振PWM控制器相结合。集成化设计降低了成本，减少了外部元件数量。对于PFC，FAN6921BMR采用受控导通时间技术，提供稳定的直流输出电压，并实现自然功率因数校正。凭借创新的THD优化器，FAN6921BMR可减少过零期间的输入电流失真，改善THD性能。对于PWM，FAN6921BMR提供多种功能以提升电源系统性能：谷底检测、绿色模式运行、高低线过功率补偿。FAN6921BMR还具备多种保护功能：次级侧开环和过流自动恢复保护、外部锁存触发、通过RT引脚和外部NTC电阻实现的可调过温保护、内部过温关断、VDD引脚过压保护、用于输出过压保护的DET引脚过压保护，以及用于交流输入电压欠压保护的欠压/欠压恢复保护。FAN6921BMR控制器采用16引脚小外形封装（SOP）。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN6921BMRMY
- 商品编号
- C2902066
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~25V | |
| 耗散功率(Pd) | 800mW | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | QR | |
| 反馈方式 | 副边反馈 |
商品概述
高度集成的FAN6921BMR将功率因数校正（PFC）控制器和准谐振PWM控制器相结合。集成化设计降低了成本，减少了外部元件数量。 对于PFC，FAN6921BMR采用受控导通时间技术，提供稳定的直流输出电压，并实现自然功率因数校正。凭借创新的THD优化器，FAN6921BMR可减少过零期间的输入电流失真，改善THD性能。 对于PWM，FAN6921BMR提供多种功能以提升电源系统性能：谷底检测、绿色模式运行、高低线过功率补偿。FAN6921BMR还具备多种保护功能：次级侧开环和过流自动恢复保护、外部锁存触发、通过RT引脚和外部NTC电阻实现的可调过温保护、内部过温关断、VDD引脚过压保护、用于输出过压保护的DET引脚过压保护，以及用于交流输入电压欠压保护的欠压/欠压恢复保护。 FAN6921BMR控制器采用16引脚小外形封装（SOP）。
商品特性
- 集成PFC和反激式控制器
- 临界模式PFC控制器
- PFC级零电流检测
- PWM级准谐振运行
- QR PWM级内部最小关断时间8 μs
- PWM内部10 ms软启动
- 欠压保护
- 高低线过功率补偿
- 过流自动恢复保护
- 开环自动恢复保护
- 外部锁存触发（RT引脚）
- 可调过温锁存（RT引脚）
- VDD引脚和输出电压过压保护（锁存）
- 内部过温关断（140℃）
- 无铅器件
应用领域
- 交流/直流笔记本适配器
- 开放式开关电源
- 电池充电器
