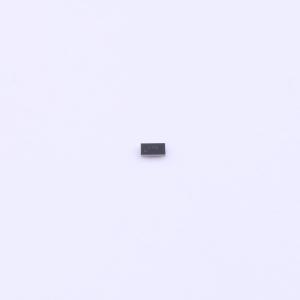

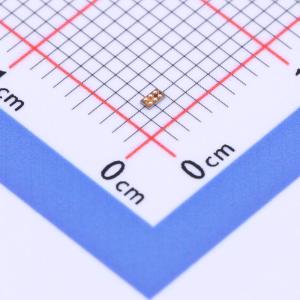

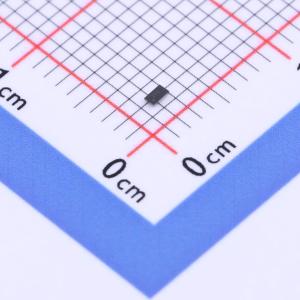

温馨提醒：图片仅供参考，商品以实物为准

NCP59771AFCRCADJT2G

ADJ 输入5.5V 输出0.4V~3V 1A

品牌名称: onsemi(安森美)
商品型号: NCP59771AFCRCADJT2G
商品编号: C2902054
商品封装: WLCSP-6(0.8x1.4)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

NCP59771是一款1 A的低压差线性稳压器（VLDO），配备NMOS传输晶体管和独立的偏置电源电压（VBIAS）。该器件能提供非常稳定、精确且低噪声的输出电压，适用于空间受限、对噪声敏感的应用。为优化电池供电的便携式应用性能，NCP59771具有低静态电流（IO）消耗的特点。WLCSP6 1.4 mm x 0.8 mm芯片级封装经过优化，适用于空间受限的应用。

商品特性

输入电压范围：输出电压（VOUT）至5.5 V
偏置电压范围：2.5 V至5.5 V
提供可调电压版本
输出电压范围：0.4 V至3.0 V
全温度范围内精度为±1%，25°C时为0.5% VOUT
超低压差：1 A时典型值为50 mV
偏置输入电流极低，典型值为80 μA
禁用模式下偏置输入电流极低，典型值为0.5 μA
具备逻辑电平使能输入，用于开/关控制
提供输出主动放电选项
使用4.7 μF陶瓷电容即可稳定工作
提供WLCSP6 - 1.4 mm x 0.8 mm（间距0.4 mm）封装
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

电池供电设备
智能手机、平板电脑
相机、数字视频录像机（DVR）、机顶盒（STB）和摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	400mV~3V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	80mV@(1A)

	属性	参数值
	静态电流(Iq)	110uA
	噪声	-
	特性	带使能；热关断；过热保护；过流保护
	工作温度	-40℃~+85℃@(Tj)
	输出极性	正极
	输出通道数	1
