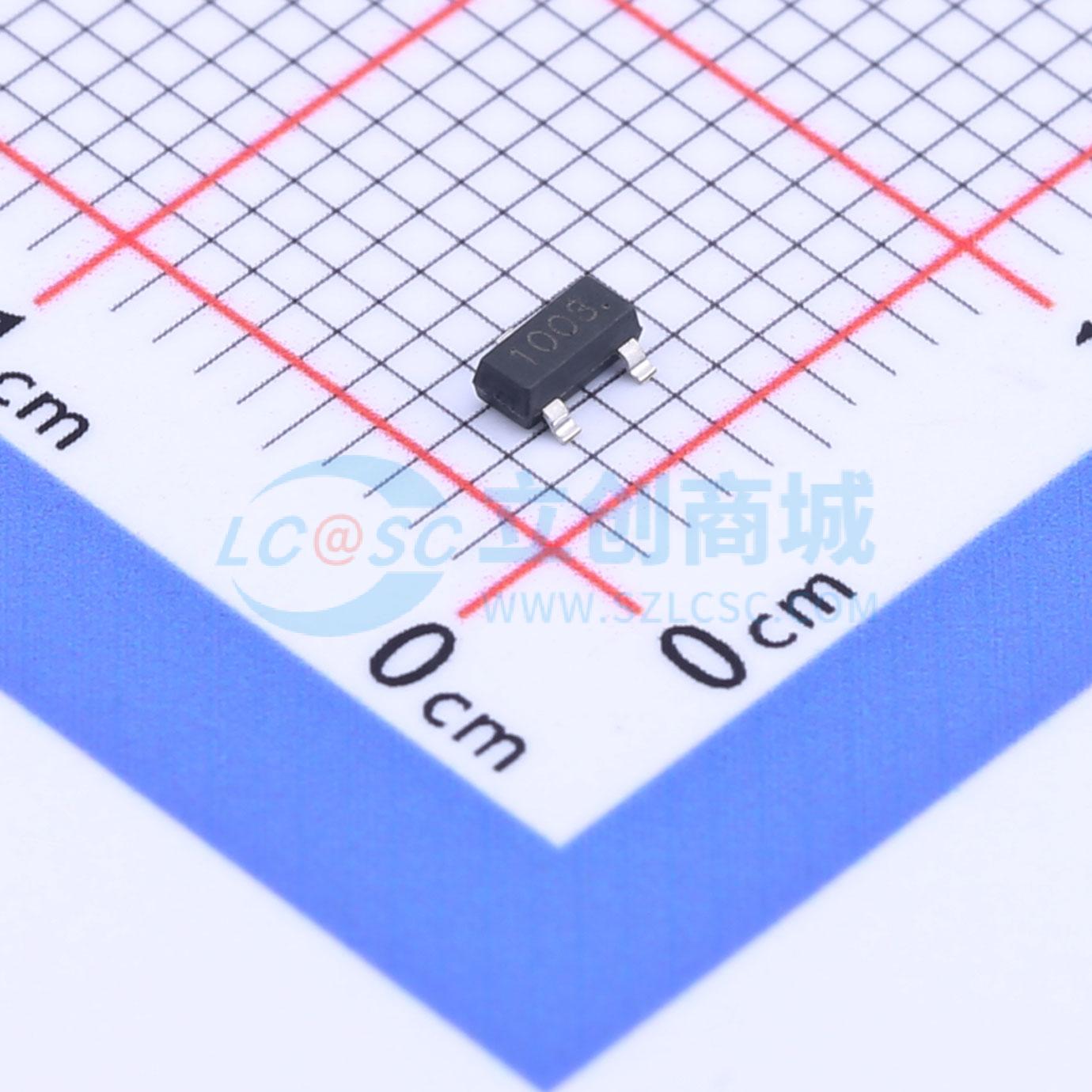

温馨提醒：图片仅供参考，商品以实物为准
JMGL3V10A
N沟道 耐压:100V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = 100V，ID = 3A。 RDS(ON) = 110mΩ @ VGS = 10V。 RDS(ON) = 160mΩ @ VGS = 4.5V。 高功率和电流处理能力。 获得无铅产品认证。 表面贴装封装。应用：电池保护。 负载开关
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMGL3V10A
- 商品编号
- C2890413
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 300mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 4.3nC@10V | |
| 输入电容(Ciss) | 206pF | |
| 反向传输电容(Crss) | 1.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- VDS = 100 V,ID = 3 A
- 当VGS=10V时,RDS(ON)=110mΩ
- 当VGS=4.5V时,RDS(ON)=160mΩ
- 高功率和电流处理能力
- 获得无铅产品认证
- 表面贴装封装
应用领域
- 电池保护
- 负载开关
- 电源管理
