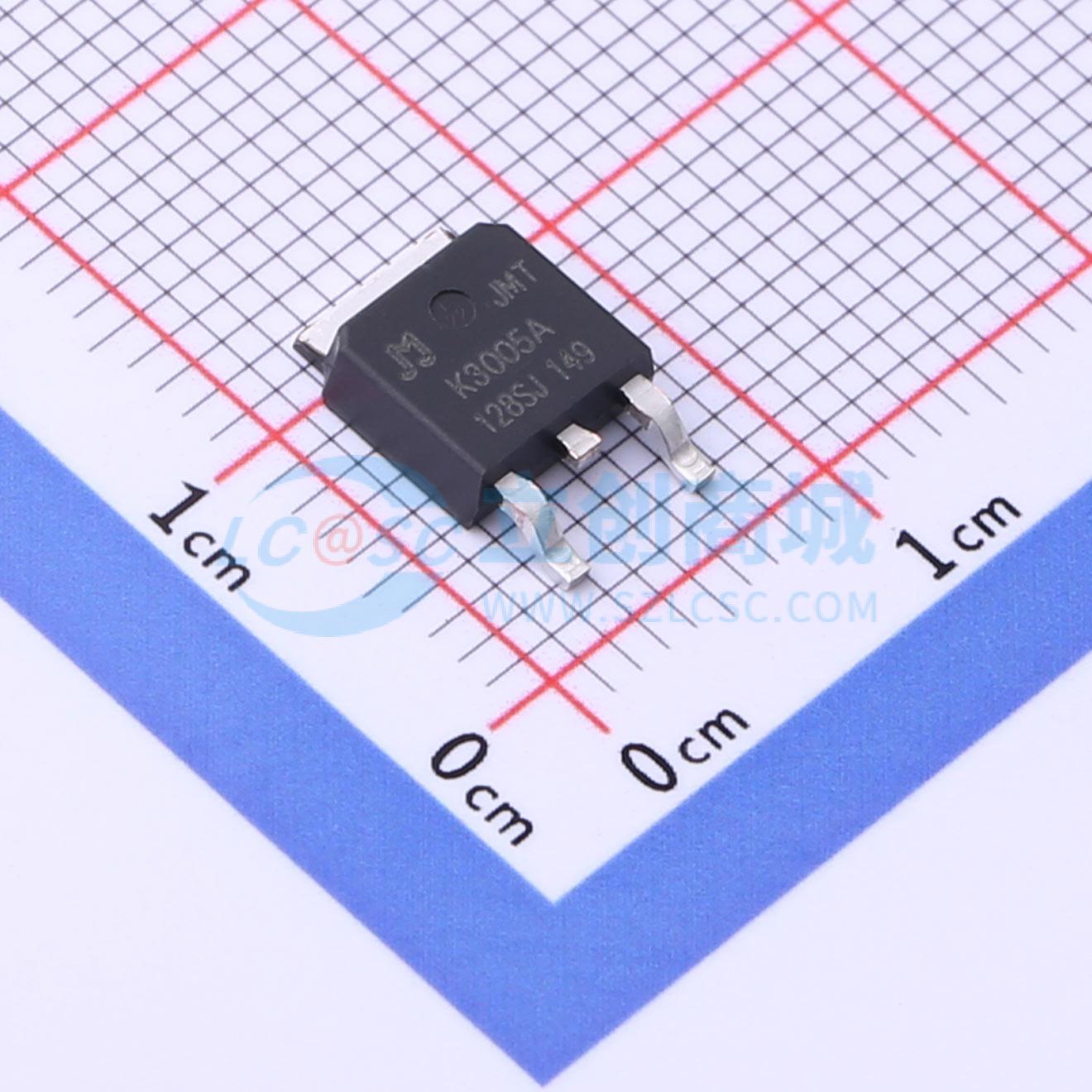

温馨提醒：图片仅供参考，商品以实物为准
JMTK3005A
耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTK3005A
- 商品编号
- C2890425
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 9.5mΩ@4.5V | |
| 耗散功率(Pd) | 68W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 282pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 326pF |
商品概述
JMT N沟道增强型功率MOSFET
商品特性
- 30V、150A
- 在VGS = 10 V时，RDS(ON) < 3.3 mΩ
- 在VGS = 4.5 V时，RDS(ON) < 6.5 mΩ
- 先进的沟槽技术
- 具备出色的RDS(ON)和低栅极电荷
- 提供无铅产品
应用领域
- 负载开关
- PWM应用
- 电源管理
