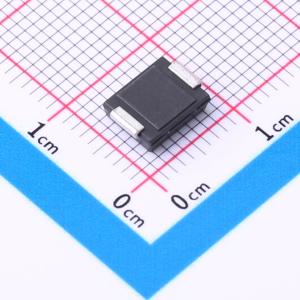

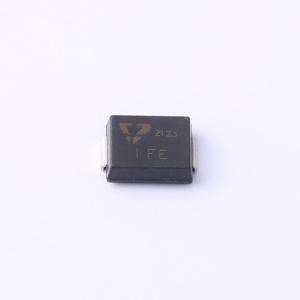

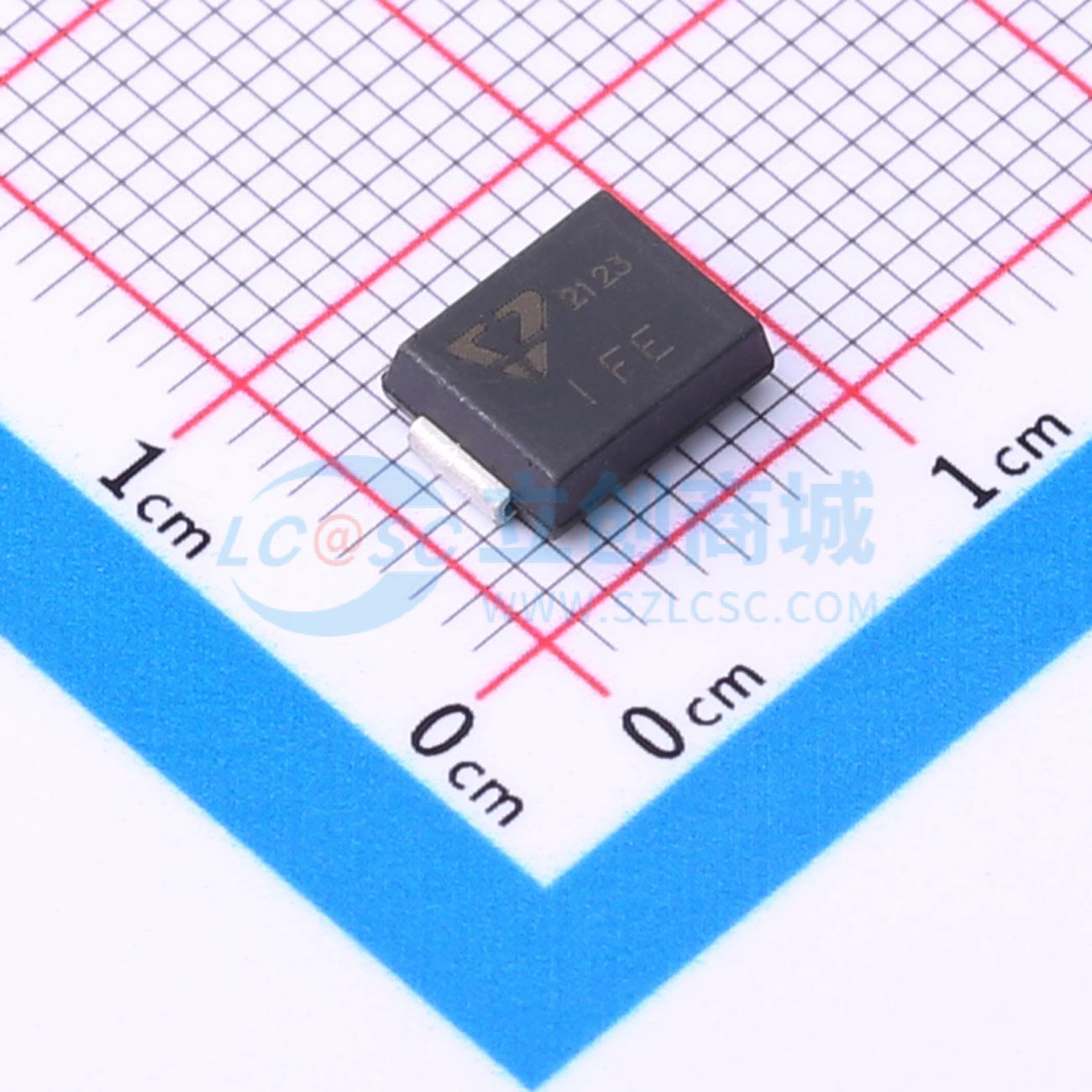

温馨提醒：图片仅供参考，商品以实物为准
SMDJ26CA
双向TVS 26V截止 峰值浪涌电流：71.3A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS二极管可用于多种应用，如消费电子产品、电信和智能控制系统。
- 品牌名称
- JJW(捷捷微)
- 商品型号
- SMDJ26CA
- 商品编号
- C2890438
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.384克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 71.3A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 3kW@10/1000us | |
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TVS二极管可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 薄型封装。
- 低电感。
- 出色的钳位能力。
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力。
- 在14V以上时，典型反向电流小于1μA。
- 快速响应时间：从0V到最小击穿电压VBR，典型值小于1.0ps。
- 可承受高温回流焊接：端子处260℃/40s。
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级。
- 符合J - STD - 020标准的MSL 1级，无铅最高峰值温度为260℃。
- 引脚：镀锡，符合J - STD - 002可焊性要求。
- 适用于表面贴装应用，以优化电路板空间。
- 通过UL 497B项目认证。（文件编号：E480698）
- 符合IEC61000 - 4 - 2（ESD）标准：±30kV（空气），±30kV（接触）。
应用领域
- 消费电子产品
- 汽车工业
- 电信
- 智能控制系统
