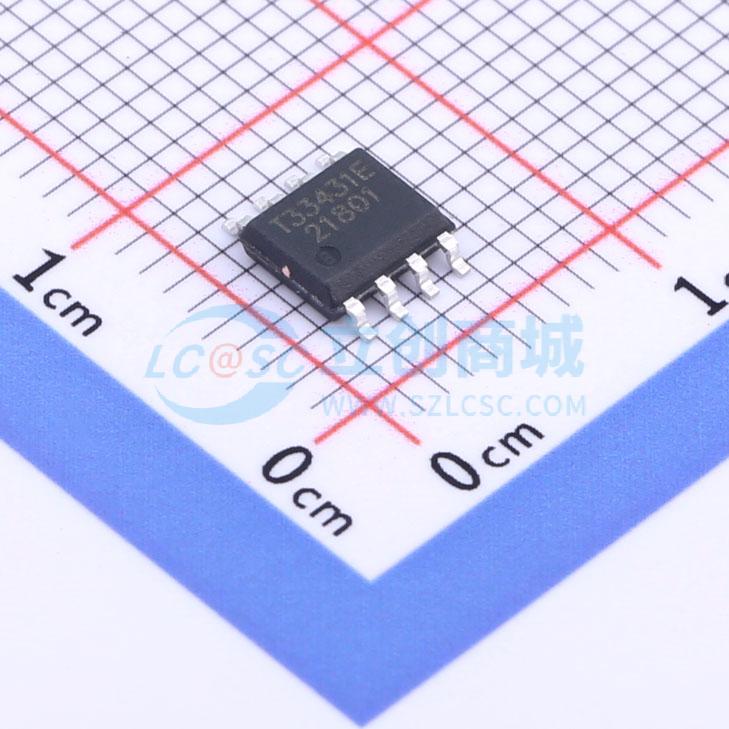

温馨提醒：图片仅供参考，商品以实物为准

TMI33431E

降压型 3A 4.5V~30V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMI33431E是一款宽输入电压范围（4.5V至30V）的高效率同步降压DC/DC转换器,最大输出电流为3A,具有可调软启动时间和低典型关断电流。该器件集成了主开关和同步开关,具有多种保护功能,适用于智能家居、真空机器人、打印机等消费类应用。
品牌名称: TMI(拓尔微)
商品型号: TMI33431E
商品编号: C2890459
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.182748克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；逐波限流；可调软启动；过流保护；打嗝限流

商品概述

一款输入电压范围为4.5V至30V的宽输入电压、高效电流模式同步降压DC/DC转换器，能够提供3A电流，且软启动时间可调。集成了低导通电阻RDS(on)的主开关和同步开关，以最大限度地降低传导损耗。该器件集成了120mΩ的高端和80mΩ的低端功率MOS管，并具备欠压锁定（UVLO）、热关断、软启动、输入过压保护（OVP）等先进特性。

商品特性

高效率：输出5V时效率高达95%
宽输入电压：4.5V ~ 30V
最大输出电流3A
典型关断电流低至3μA，软启动时间可调
固定340kHz开关频率
使用低ESR陶瓷输出电容时稳定，采用带外部补偿的峰值电流模式
轻载条件下采用脉冲频率调制（PFM）
0.8V电压基准，精度为±2%
热关断保护
逐周期电流限制保护
具备打嗝模式的过流保护
ESOP8封装

应用领域

智能家居应用
扫地机器人
打印机
消费类应用：电视和机顶盒
通用5V、12V、24V DC/DC电源总线供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	-
	输出电流	3A
	开关频率	570kHz
	工作温度	-40℃~+125℃@(TJ)
