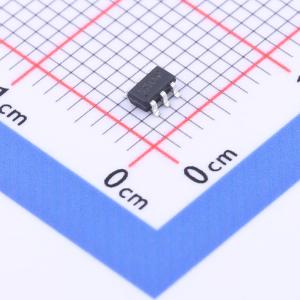

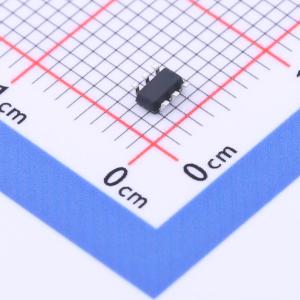

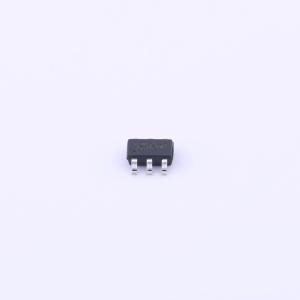

温馨提醒：图片仅供参考，商品以实物为准
STI3508C
30V输出、2.5A限流、1.2MHz高效异步升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STI3508C 是一款升压型DC-DC转换器,支持2.5V至5.5V的输入电压范围,最高输出电压可达30V,最大输出电流限制为2.5A,固定开关频率为1.2MHz。该器件采用SOT23-6封装,适用于小型低功耗应用。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- STI3508C
- 商品编号
- C2890460
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 2.5V~30V | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 30uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
STI3508C和STI3508CA是采用SOT23 - 6封装的固定频率、峰值电流模式升压转换器，适用于小型低功耗应用。STI3508C和STI3508CA的开关频率为1.2MHz，允许使用高度为2mm或更小的微型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。STI3508C和STI3508CA器件在轻载时可自动切换到脉冲频率调制模式。STI3508C和STI3508CA具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。STI3508C和STI3508CA采用小型SOT23 - 6封装。
商品特性
- 输入电压范围：2.5V至5.5V
- 集成100mΩ功率MOSFET
- 固定开关频率1.2MHz
- 内部开关电流限制典型值为2.5A
- 输出电压可调，STI3508C的反馈电压VFB为0.6V，STI3508CA的反馈电压VFB为1.2V
- 内部补偿
- 输出电压最高可达30V
- 轻载时自动进入脉冲频率调制模式
- 采用6引脚SOT23 - 6封装
应用领域
- 便携式设备应用
- LED应用
- 数码静态相机和摄像机
