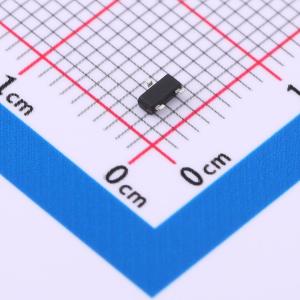

温馨提醒：图片仅供参考，商品以实物为准
JMTL3406A
N沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30V, 4A。RDS(ON) < 38mΩ @ VGS = 10V。RDS(ON) < 65mΩ @ VGS = 4.5V。先进的沟槽技术。出色的RDS(ON)和低栅极电荷。获得无铅产品。应用：负载开关。PWM应用
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTL3406A
- 商品编号
- C2890443
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 65mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3nC@10V | |
| 输入电容(Ciss) | 233pF@15V | |
| 反向传输电容(Crss) | 33pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 30V、80A
- 在VGS = 10 V时，RDS(ON) < 4 mΩ
- 在VGS = 4.5 V时，RDS(ON) < 6.5 mΩ
- 先进沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 获得无铅产品认证
应用领域
- 负载开关-PWM应用-电源管理
