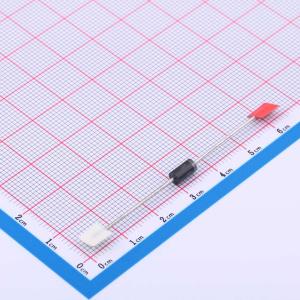

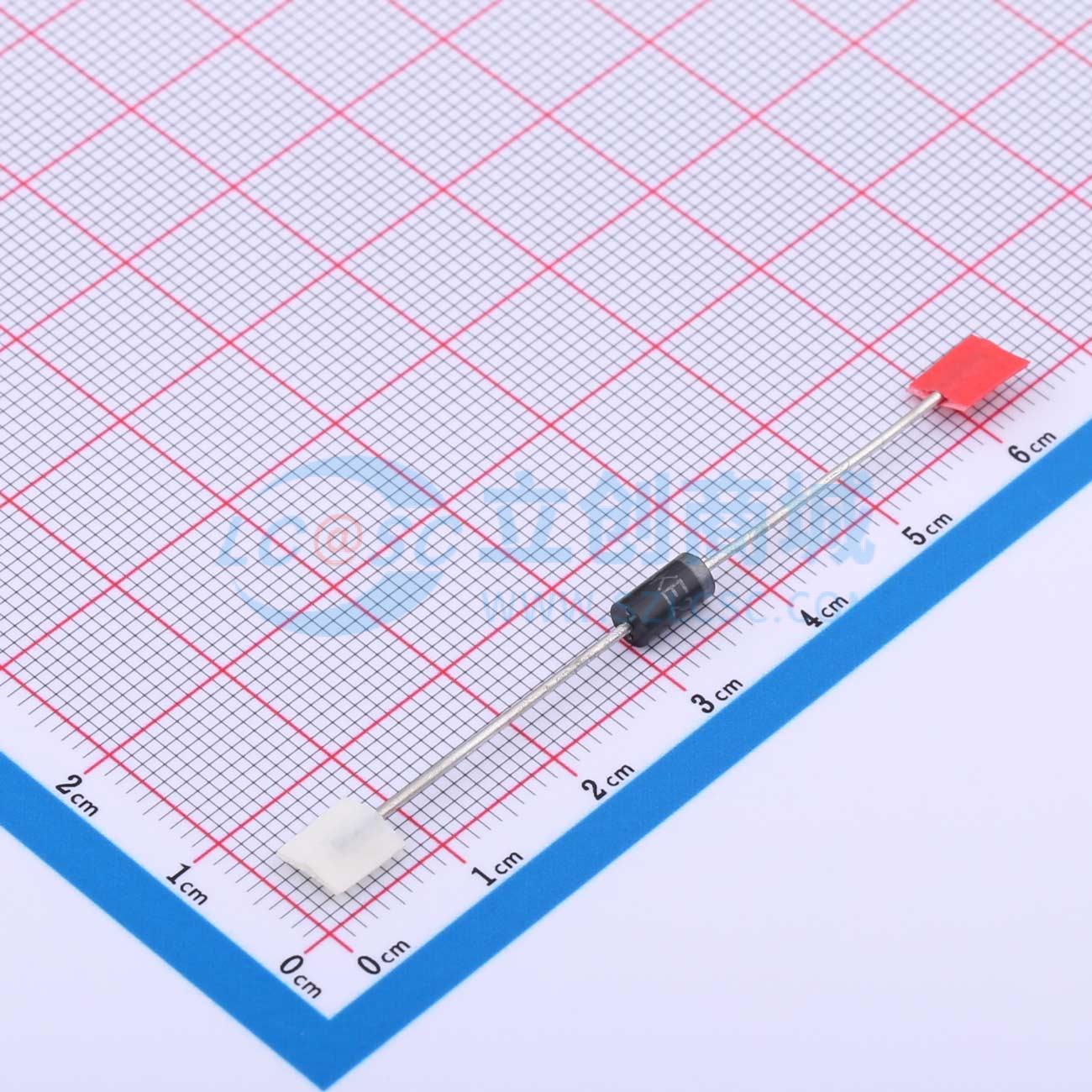

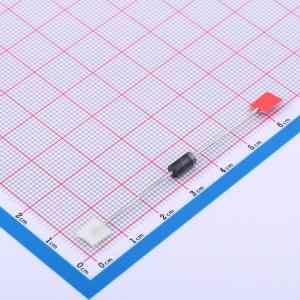

温馨提醒：图片仅供参考，商品以实物为准
P6KE200A
单向ESD 171V截止 峰值浪涌电流：2.2A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P6KE系列大电流瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可提供6.8V至600V的单向/双向端口保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
- 品牌名称
- JJW(捷捷微)
- 商品型号
- P6KE200A
- 商品编号
- C2890423
- 商品封装
- DO-15
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 171V | |
| 钳位电压 | 274V | |
| 峰值脉冲电流(Ipp) | 2.2A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 210V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
P6KE系列大电流瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可提供6.8V至600V的单向/双向端口保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
商品特性
- 低增量浪涌电阻。
- 出色的钳位能力。
- 除双向器件外，色带表示阴极。
- 在11V以上时，典型反向电流小于1μA。
- 在10/1000μs波形下具有600W的峰值脉冲功率能力。
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260℃。
- 引脚：镀锡，符合J-STD-002标准的可焊性要求。
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ps。
- 通过UL 497B认证。（文件编号：E480698）
- 符合IEC61000-4-2（ESD）标准，±30kV（空气）、±30kV（接触）。
