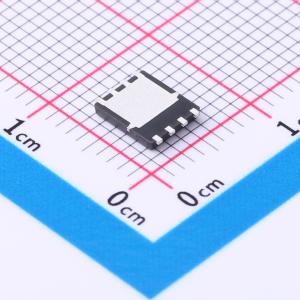

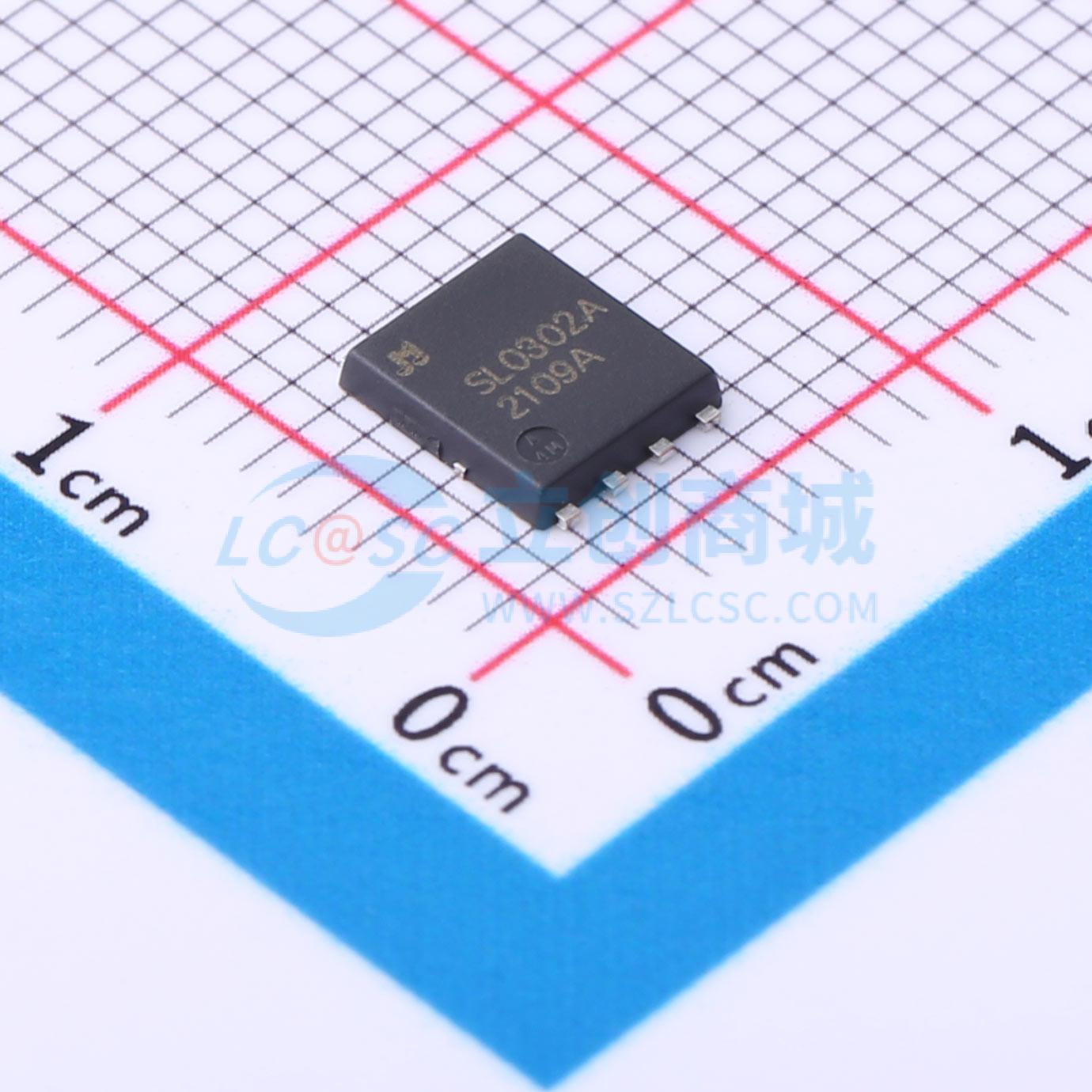

温馨提醒：图片仅供参考，商品以实物为准
JMSL0302AG
N沟道 耐压:30V 电流:178A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低RDS(ON)。高电流能力。ESD增强至HBM等级高达1.5kV。100% UIS测试，100% Rg测试。应用：计算、消费电子、工业4.0、通信领域的电源管理。DC/DC和AC/DC子系统中的电流开关
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMSL0302AG
- 商品编号
- C2890410
- 商品封装
- DFN-5(5.1x6.1)
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 178A | |
| 导通电阻(RDS(on)) | 2mΩ@4.5V | |
| 耗散功率(Pd) | 78W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 2.975nF@15V | |
| 反向传输电容(Crss) | 117pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 超低漏源导通电阻（RDS(ON)）
- 低栅极电荷
- 高电流承载能力
- 100%进行UIS测试和100%进行Rg测试
应用领域
- 电信、工业自动化、消费电子领域的电源管理
- DC/DC和AC/DC（同步整流）子系统中的电流切换
- 电动工具、电动车、机器人领域的电机驱动
