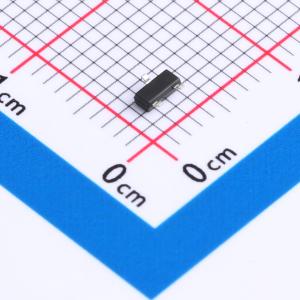

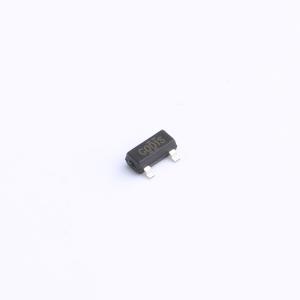

温馨提醒：图片仅供参考，商品以实物为准
IRLML2502TRPBF-JSM
1个N沟道 耐压:20V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于各类小型电子设备，提供高效、稳定的开关与功率转换性能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IRLML2502TRPBF-JSM
- 商品编号
- C2874693
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@4.5V | |
| 输入电容(Ciss) | 578pF | |
| 反向传输电容(Crss) | 96pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 116pF |
商品特性
- 20V/4.5A,VGS = 4.5V 时,RDS(ON) = 25mΩ(典型值)
- 20V/2.5A,VGS = 2.5V 时,RDS(ON) = 55mΩ(典型值)
- 20V/2.0A,VGS = 1.8V 时,RDS(ON) = 80mΩ(典型值)
- 专为极低的 RDS(ON) 设计
- 出色的导通电阻和最大直流电流能力
- 完全符合 RoHS 标准
- SOT23 - 3L 封装设计
应用领域
- 电源管理
- 便携式设备
- DC/DC 转换器
- 负载开关
- 数码静态相机
- LCD 显示器逆变器
