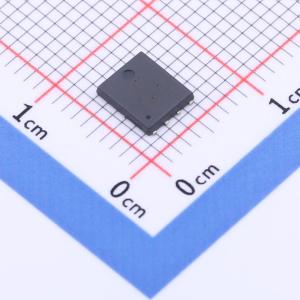

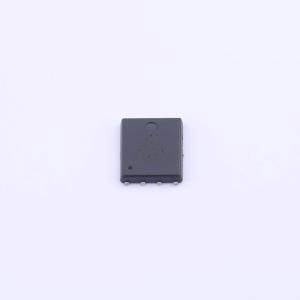

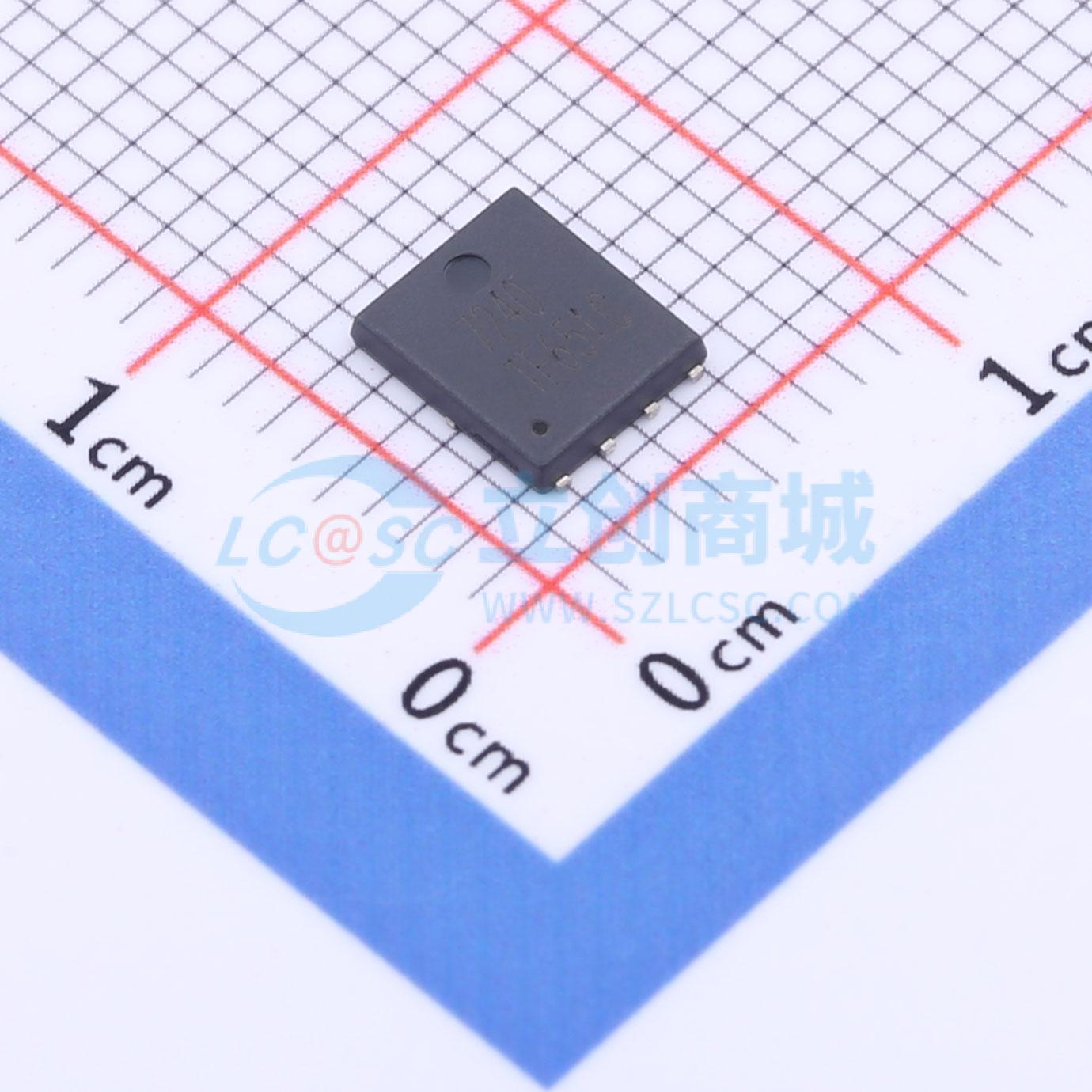

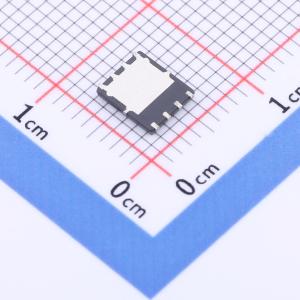

JSM7240实物图
  • JSM7240商品缩略图
  • JSM7240商品缩略图
  • JSM7240商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

JSM7240

N沟道增强型MOSFET 1个N沟道 耐压:40V 电流:40A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
应用于电脑、DC/DC转换器的电源管理等等。
品牌名称
JSMSEMI(杰盛微)
商品型号
JSM7240
商品编号
C2874730
商品封装
DFN-8(4.9x5.8)​
包装方式
编带
商品毛重
0.16克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)40V
连续漏极电流(Id)40A
导通电阻(RDS(on))5.5mΩ@10V
耗散功率(Pd)36.7W
阈值电压(Vgs(th))2.4V
属性参数值
栅极电荷量(Qg)35nC@10V
输入电容(Ciss)2.2nF
反向传输电容(Crss)73pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)680pF

商品概述

TPS1100是一款单P沟道增强型MOSFET。该器件通过LinBiCMOS工艺,针对电池供电系统中的3V或5V电源分配进行了优化。其最大VGS(th)为 -1.5V,IDSS仅为0.5μA,是低压便携式电池管理系统中理想的高端开关,此类系统主要关注的是延长电池使用寿命。低rDS(on)和出色的交流特性(典型上升时间为10ns),使TPS1100成为低压开关应用的合理选择,例如脉宽调制(PWM)控制器或电机/桥式驱动器的电源开关。

超薄缩小外形封装(TSSOP (PW))版本的占位面积更小且高度降低,适用于其他P沟道MOSFET无法安装的地方。在电路板空间有限且高度受限,无法使用小外形集成电路(SOIC)封装的情况下,这种尺寸优势尤为重要。

此类应用包括笔记本电脑、个人数字助理(PDA)、手机和PCMCIA卡。对于现有设计,D封装版本的引脚排列与SOIC封装的其他P沟道MOSFET相同。

商品特性

  • 沟槽功率αMOS技术
  • 低导通电阻RDS(ON)
  • 低栅极电荷
  • 高电流承载能力
  • 符合RoHS标准且无卤

应用领域

  • 计算机领域的DC/DC转换器
  • 电信和工业领域的隔离式DC/DC转换器

数据手册PDF
