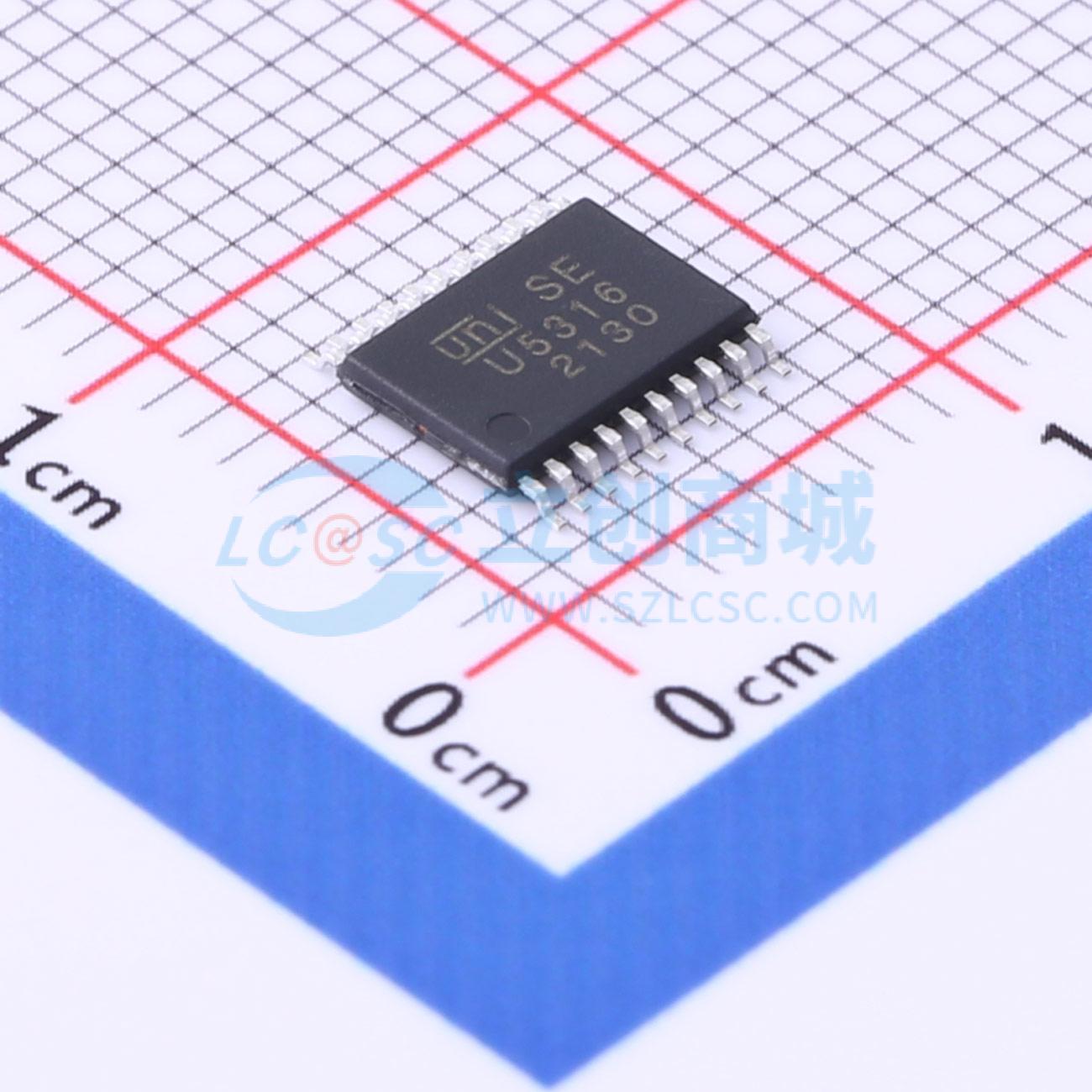

温馨提醒：图片仅供参考，商品以实物为准

U5316

大电流IO ±1.0/1.2A三相桥式驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: U5315 - 6T(Q)是一款高速三相栅极驱动器，适用于功率MOSFET和IGBT器件，具有三个独立的高端和低端参考输出通道。内置死区时间保护和直通保护功能，可防止半桥损坏。欠压锁定（UVLO）电路可在VCC和VBS低于指定阈值电压时防止出现故障
品牌名称: UNI-SEMIC(宇力半导体)
商品型号: U5316
商品编号: C2874739
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	欠压保护(UVP)；短路保护(SCP)
	工作温度	-40℃~+150℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	330uA
	功能特性	短路保护；欠压保护

商品概述

U5315/6是一款高速三相栅极驱动器，适用于功率MOSFET和IGBT器件，具有三个独立的高端和低端参考输出通道。内置死区时间保护和直通保护，可防止半桥损坏。欠压锁定（UVLO）电路可防止当VCC和VBS低于指定阈值电压时出现故障。采用新型高压BCD工艺和共模噪声消除技术，可在高dV/dt噪声条件下实现高端驱动器的稳定运行，同时具有出色的负瞬态电压耐受性。包含低功耗功能，可使用待机模式将芯片设置为低静态电流状态，以实现长电池寿命。

商品特性

集成DBOOT(1)
为自举操作设计的浮动通道
最高可在+280V下完全运行
耐受负瞬态电压
栅极驱动电源范围为4.5V至20V
独立的3个半桥驱动器
低端输出与输入反相，高端输出与输入反相
3.3V逻辑兼容
较低的di/dt栅极驱动，具有更好的抗噪性

应用领域

电动自行车/电动工具三相电机驱动器
电池供电的微型/小型电机控制
通用逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET；IGBT
	驱动通道数	6
	灌电流(IOL)	1A
	拉电流(IOH)	1.2A
	工作电压	4.5V~20V
	上升时间(tr)	37ns
	下降时间(tf)	30ns
