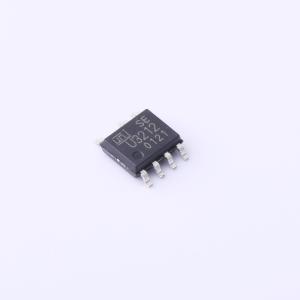

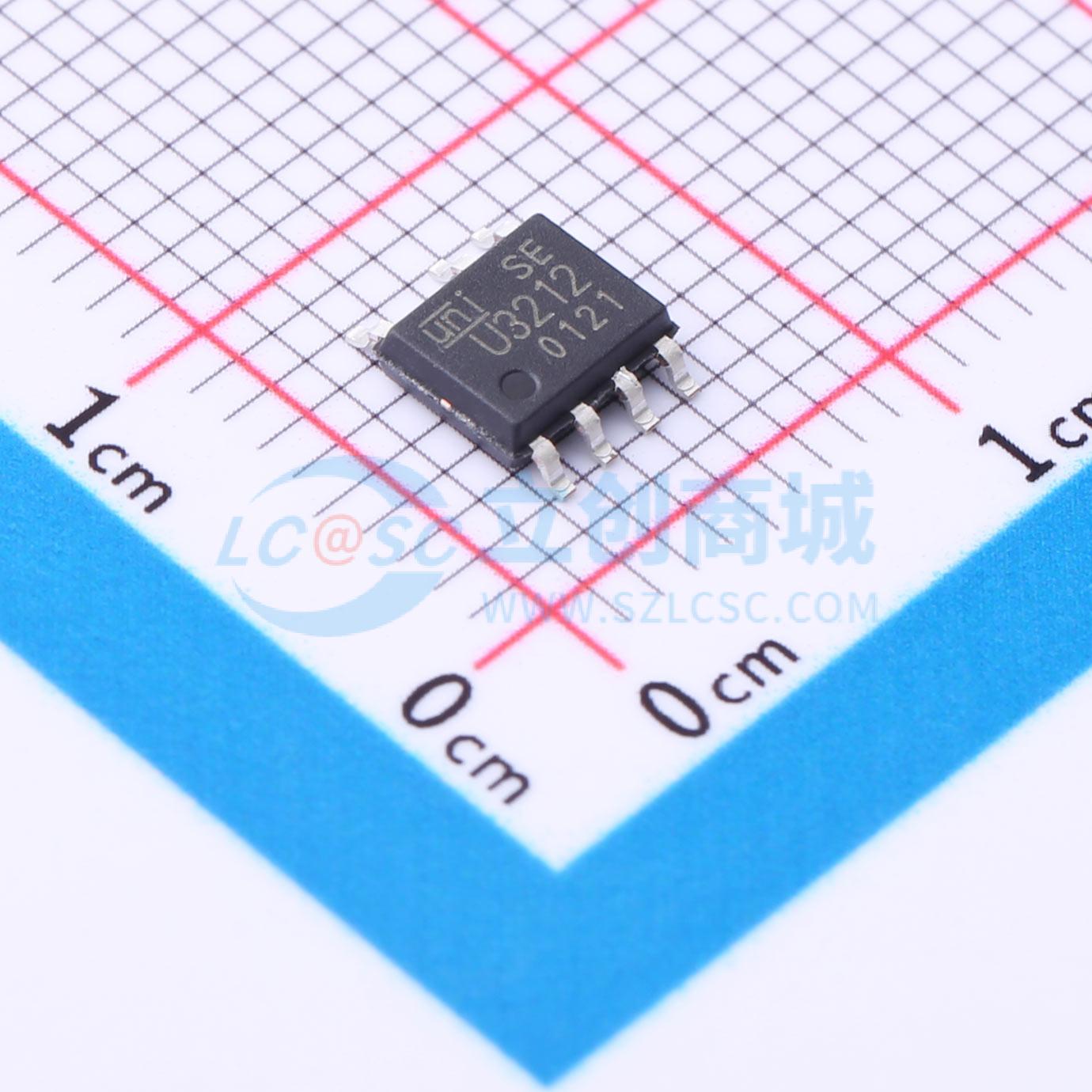

U3212

降压型 1.5A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: U3212是一款高性能低成本PWM控制功率集成器,适用于离线式小功率降压型应用场合。集成200V高压启动电路,多模式控制、无异音工作,支持降压和升降压拓扑,具有完备的保护功能。
品牌名称: UNI-SEMIC(宇力半导体)
商品型号: U3212
商品编号: C2874740
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.172克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式；降压-升压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；逐波限流；过流保护；保护锁死

商品概述

U3212是一款高性能、低成本的PWM控制功率开关，适用于离线式小功率降压型应用场合，其外围电路简单且所需元件数量少。该产品内置高压启动模块，集成了高耐压MOSFET，有助于提升系统对浪涌的耐受能力。与传统的PWM功率开关不同，U3212内部没有固定时钟来驱动MOSFET，其系统开关频率能够根据负载变化自动调节。芯片采用了多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统工作中可能产生的可闻噪声。此外，芯片内部的峰值电流检测阈值能够根据实际负载情况自动调节，从而有效降低空载状态下的待机功耗。U3212集成了完备的、具备自恢复功能的保护特性，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护等。该系列产品支持离线式非隔离降压和升降压拓扑电路，适用于小家电电源和线性电源替代等场景，并具有输出精度高和外围成本低的特点。

商品特性

集成5A 200V MOS及200V高压启动电路
采用多模式控制，工作无异常噪音
支持降压和升降压拓扑，默认12V输出（FB引脚悬空）
待机功耗低于50mW
具备良好的线性调整率和负载调整率
集成软启动电路
集成过载保护(OLP)
集成逐周期电流限制(OCP)
集成输出过压保护(OVP)
集成VDD过压、欠压和电压钳位保护
超低静态工作电流，典型值为200μA
高压启动电路结合超低待机功耗（<50mW）
具备逐周期峰值电流限制和前沿消隐功能
采用多模式PWM控制（调频FM与调幅AM结合）
集成典型值为4ms的软启动功能
具备输出过压保护(OVP)机制
具备过载保护(OLP)/短路保护(SLP)机制
具备异常过流保护(AOCP)机制，典型阈值为0.9V
集成过热保护(OTP)，典型触发结温为150℃
集成了优化的快速动态响应功能，可减少负载切换时的输出电压跌落

应用领域

电信90V电源系统
以太网POE
工业控制
逆变器系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电压	12V
	输出电流	1.5A
	开关频率	-
	工作温度	-40℃~+140℃
